AFPM100消防設備電源監控系統在農墾大廈項目中的應用
徐霜
安科瑞電氣股份有限公司 上海嘉定
摘要 ：AFPM100消防設備電源狀態監控器是AFPM消防設備電源監控系統的核心，監控設備通過RS485總線與多臺傳感器相連，構成集散式消防設備電源監控系統，實時監控消防設備電源的工作狀態。本文通過對農墾大廈項目的介紹，重點闡述AFPM100消防設備電源狀態監控器所實現的功能及其重要意義。
1.前言
農墾大廈（經貿大廈）為既有建筑的節能改造，建筑面積20245.6平方米。錦州經貿大廈地址設在著名軍事要地，獲準創建國家科技成果轉化服務示范基地（錦州）。交通便利，客流量大，是旅游購物和休閑娛樂的集中地，具有現代建筑風格的二十七層大廈。
2.系統需求分析
探測消防設備電源的過壓、欠壓、缺相、供電中斷度等信號，發出聲光信號報警，準確報出故障線路地址，監視故障點的變化。儲存各種故障和操作試驗信號，顯示系統電源狀態。
3.參考標準
近期，國家為了加大消防設備電源監控防范的力度，相繼制訂或修改了一批相關標準規范，加強對消防設備電源的預防。主要有：
3.1．GB28184-2011《消防設備電源監控系統》。
3.2．GB25506-2010《消防控制室通用技術要求》。
4.系統組成
農墾大廈項目由消防設備電源狀態監控器、傳感器組成。本項目通訊總線共接入三條通訊總線，總線在各消防配電箱手拉手串接后，接入壁掛式后臺，組成消防設備電源監控系統的大動脈。箱體中傳感器通過主機進行24V直流供電。以上所述組成一套信號穩定，精度可靠的消防設備電源監控系統。本系統組網共分為三層：
1）站控管理層
站控管理層針對消防設備電源監控系統的管理人員，是人機交互的直接窗口，也是系統的最上層部分。主要由系統軟件和必要的硬件設備，如顯示屏、UPS電源等組成。監測系統軟件對現場各類數據信息計算、分析、處理，并以文字、數顯、聲音、指示燈等方式反應現場運情況。
監控主機：用于數據采集、處理和數據轉發。為系統內或外部提供數據接口，進行系統管理、維護和分析工作。
UPS：保證計算機監測系統的正常供電，在整個系統發生供電問題時，保證站控管理層設備的正常運行。
后臺監控設備設置在消控室中。
2）網絡通訊層
通訊介質：系統主要采用阻燃屏蔽雙絞線，以RS485接口，MODBUS通訊協議實現現場設備與上位機的實時通訊。
電源介質：通過阻燃兩芯線由上位機對現場所有傳感器供直流24V電源，從而保證在任何情況下模塊都能夠保持工作狀態。
3）現場設備層

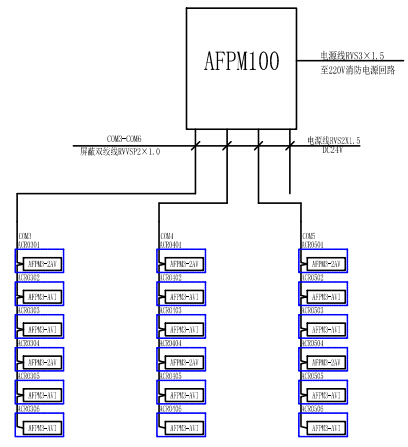

現場設備層是數據采集終端，主要為AFPM3-2AV系列傳感器。系統結構拓撲圖如下：
5.消防設備電源設備
5.1、 AFPM100消防設備電源監控后臺：
主要技術參數
電源
● 主電源：AC220V 50Hz（允許85%－110%范圍內變化）
● 備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h
● 監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源
工作制
24小時工作制
通訊方式
Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離500m（若超過可通過中繼器延長通訊傳輸距離）。
監控容量
≤128點
操作分級
● 日常值班級：實時狀態監視、歷史記錄查詢。
● 監控操作級：實時狀態監視、歷史記錄查詢、探測器遠程復位。
● 系統管理級：實時狀態監視、歷史記錄查詢、探測器遠程復位、探測器參數遠程修改、監控設備系統參數設定與修改、操作員添加與刪除。
