    摘要：本文通過分析安科瑞消防設備電源監控系統在廣興東園小區1、2#樓項目中的實際應用，解析了此系統參照的國家標準和設計依據，闡述了消防設備電源監控系統的組成、功能的實現及其重要意義。

    0 概述

    廣興東園小區位于廣西賀州市八步區賀州大道53號。本項目由兩棟十八層商住一體樓組成，其中一層到四層為商業用途，五層到十八層為住宅。

    由于是商住一體樓，人員較為密集，為保證在火災發生之后，消防設備能夠第一時間投入運行，使火災造成的生命財產損失降到最低，可靠的消防設備供電是至關重要的。

    消防設備電源有幾個特點：使用概率低，長期閑置，但是一旦要使用必須要能發揮作用，因此要時刻保持消防設備的電源供給。

    根據智能化管理需求，通過消防設備電源監控模塊和監控主機組成的監控系統對兩棟樓的消防設備用電電源的狀況分別進行全過程連續監測、集中控制、統一調度。

    1 參考標準

    近年來，國家為了防止火災發生時消防設備不能正常使用，相繼制訂或修改了一批相關標準規范，加強對消防設備的監控。主要有：

    1.1．GB25506-2010《消防控制室通用技術要求》，在條文 5.7 消防電源監控器應符合下列要求：

    a)應能顯示消防用電設備的供電電源和備用電源的工作狀態和故障報警信息。

    b)應能將消防用電設備的供電電源和備用電源的工作狀態和欠壓報警信息傳輸給消防控制室圖 形顯示裝置。

    1.2．GB 28184-2011 《消防設備電源監控系統》

    1.3．GB 50116-2013《火災自動報警系統設計規范》

    2 系統組成

    本項目共接入一條通訊總線，地下室及樓層消防設備的供電電源箱內安裝的AFPM系列消防設備電源監控探測器直接接入壁掛式后臺。AFPM100消防設備電源監控系統采用消防設備電源狀態監控器+電壓/電流傳感器的兩層結構組網模式。整個監控系統功能全面，安全可靠，探測準確，性價比高，系統內部采用RS485網絡通信，對外提供Modbus-RTU通信協議，以滿足其他標準系統的連接，以上所述組成一套信號穩定，精度可靠的消防設備電源監測系統。

    AFPM100消防設備電源監控系統是安科瑞自主研發的集監視、報警、管理于一體的計算機測控系統，該系統適用于用于智能樓宇、高層公寓、賓館、飯店、商廈、工礦企業、國家重點消防單位以及石油化工、文教衛生、金融、電信等領域的消防設備電源的監控管理。

    AFPM100消防設備電源監控系統能夠?qū)ο�防設備的電源進行實時的監控，通過檢測消防設備電源的電壓、電流、開關狀態等相關信息，從而判斷消防設備電源是否有斷路、短路、過壓、欠壓、缺相、錯相以及過流（過載）等故障信息并報警、記錄。通過友好的人機交互界面，實時反映出被監控設備電源的狀況，并集中顯示，從而有效避免在火災發生時消防設備由于電源故障而無法正常工作的危急情況，最大限度的保障消防聯動系統的可靠性。

    本設備結構合理、可靠性高、功能較強、維護方便、性價比高，系統界面直觀、易用。

    系統結構拓?fù)鋱D如下：

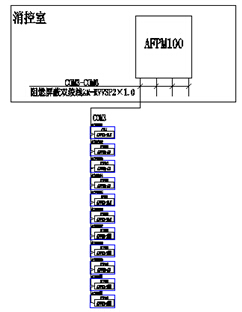

系統配置圖

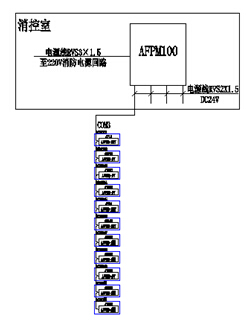

系統供電原理圖

    3 消防設備電源設備

    3.1、 AFPM100消防設備電源后臺：

    主要技術參數

    電源

    ●主電源：AC220V 50Hz（允許85%－110%范圍內變化）

    ●備用電源：主電源低電壓或停電時，維持監控設備工作時間≥8h

    ●監控器為連接的模塊（電壓/電流信號傳感器）提供DC24V電源

    工作制:24小時工作制

    通訊方式

    Modbus-RTU通信協議，RS485半雙工總線方式，傳輸距離500m（若超過可通過中繼器延長通訊傳輸距離）。

    監控容量≤128點

    操作分級

    ① 日常值班級：實時狀態監視、歷史記錄查詢。

    ② 監控操作級：實時狀態監視、歷史記錄查詢、探測器遠程復位。

    ③ 系統管理級：實時狀態監視、歷史記錄查詢、探測器遠程復位、探測器參數遠程修改、監控設備系統參數設定與修改、操作員添加與刪除。

    使用環境條件

    ① 工作場所：消防控制室內，或與消防控制臺并列安裝

    ② 工作環境溫度：-10℃～+55℃

    ③ 工作環境相對濕度：≤95%不結露

    ④ 海拔高度：≤2500m

    ⑤ 污染等級：Ⅲ級，安裝類別：Ⅲ級

    3.2、AFPM100系列儀表

    3.2.1、實時監測兩路三相電壓；

    3.2.2、具有過壓、欠壓、缺相、錯相、過流（僅限具有電流檢測產品）報警；

    3.2.3、提供一路或兩路（僅限監控兩路三相交流電壓產品）開關量輸入功能，可監測開關狀態；（詳見模塊選型）

    3.2.4、提供一路繼電器輸出，可連接報警控制回路；

    3.2.5、具有事件存儲功能，報警器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場情況，為消除故障提供依據；

    3.2.6、采用現場總線通信技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警信息。通過RS485接口，標準MODBUS協議可以與各種標準系統相連；

    3.2.7、集成度高，網絡化，智能化程度高，動作特性合理；

    4 系統功能

    4.1、監控報警功能

    ●被監控設備電源回路開關狀態

    ●被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

    ●報警響應時間：≤100s

    ●報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

    ●報警光信號：紅色LED指示燈常亮

    4.2、控制輸出功能

    ●對個別或全部被監控設備的報警繼電器進行遠程遙控操作

    ●監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

    4.3、故障報警功能

    ●監控器與模塊（電壓/電流信號傳感器）之間的連接線斷路、短路

    ●監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）

    ●監控器與其分體電源間連接線斷路、短路

    ●當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

    ●故障報警響應時間：≤100s

    ●故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

    ●故障報警光信號：黃色LED指示燈常亮

    ●故障期間，非故障回路的正常工作不受影響

    4.4、自檢功能

    ●連接檢查：通信線路及分體電源線路的斷路、短路

    ●設備自檢：手動檢查或系統自檢

    ●自檢耗時：≤60s

    4.5、報警記錄功能

    ●記錄10000條相關故障報警信息

    ●報警類型：故障類型、發生時間、故障描述

    ●報警事件查詢

    ●報警記錄打印

    4.6、打印功能

    監控系統可漢字打印，可打印報警事件及時間、故障事件及時間。

    4.7、消音

    在發生報警或故障等警報情況下，監控設備的揚聲器會發出相應的報警聲加以提示，按“消音”鍵揚聲器終止發出警報，報警燈綠燈亮。期間工作人員可以對有關故障進行處理。一切回歸正常，報警燈滅。如有新的故障發生時，消音指示燈滅，揚聲器將再次發出警報聲。

    5 結束語

    消防設備電源監控系統作為一種預報警系統，其優點是可以提前對消防設備電源故障進行報警，避免火災發生時消防設備不能正常使用。消防設備電源監控系統一旦投入使用，將有效的降低消防設備非正常投入使用的發生率，能對整個建筑安全實施科學管理，減少火災對建筑物內人員的生命和財產安全的危害，具有明顯的社會效益和經濟效益。
