凌力爾特公司 (Linear Technology Corporation) 推出高效率、恒定電流 LED 驅動器 LT3909，該器件能夠以 50mA 電流驅動每串由多達 10 個 LED 組成的兩個 LED 串。為了確保亮度恒定不變，每個 LED 串都包含一個準確的高壓側電流源和 ±1.8% 電流匹配。該器件的 2.9V 至 40V 輸入電壓范圍使其非常適合從單節 / 多節鋰離子輸入到汽車和工業應用的多種應用。
LT3909 提供高達 40000:1 的 PWM 調光比，可為多種應用提供 LED 背光照明解決方案，例如面對多種環境照明條件的汽車和航空電子顯示器。LT3909 為每串 LED 提供高達 36V 電壓，其輸出電壓適應 LED VF 的任何變化以提供最佳效率。盡管設計使用升壓型拓撲驅動 LED，LED 電流仍然能夠得到準確調節，即使在 VIN 高于 VOUT 的情況下也不例外。LT3909 以 2MHz 恒定開關頻率工作，允許使用非常小的外部組件，同時避開了關鍵頻段 (例如在汽車應用中的 AM 無線電頻段)。纖巧的外部組件與 3mm x 3mm DFN (或 MSOP-12E) 封裝相結合，可為需要兩串 50mA LED 的應用構成占板面積非常緊湊的解決方案。
LT3909 采用內部 400mΩ、40V、1A 開關，內置了集成型肖特基二極管，因而消除了外部二極管所需額外的成本和空間。獨特的高壓側 LED 電流檢測拓撲允許 LED 陰極直接連接至地，從而產生了單線電流源。單個電阻器針對兩個高壓側電流源設定 10mA 至 50mA 的 LED 電流。LT3909 提供 LED 開路和短路保護，并用故障標記指示這些情況。即使一個 LED 串遇到了 LED 開路或短路至地的故障，另一個 LED 串仍然保持穩壓。其他特點包括內部補償、軟啟動和微功率停機。
LT3909EDD 采用 12 引線 3mm x 3mm DFN 封裝，LT3909EMSE 采用耐熱性能增強型12 引線 MSOP 封裝。工業溫度級版本 LT3909IDD 和 LT3909IMSE經過測試，保證工作在 –40°C 至 125°C 的工作結溫范圍。而高溫級版本 LT3909HDD 和 LT3909HMSE 經過測試，保證工作在 –40°C 至 150°C 的工作結溫范圍。千片批購價為每片 2.50 美元，所有版本都有現貨供應。

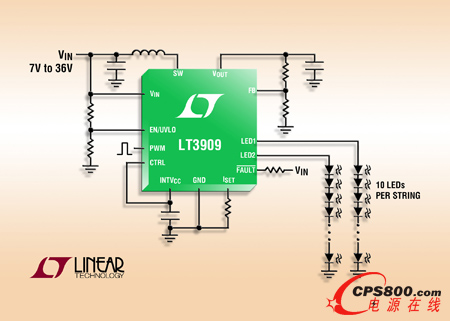

照片說明：兩串 2MHz 升壓型 LED 驅動器
性能概要：LT3909
• 高達 36V LED、兩串 x 50mA LED 驅動器
• 寬輸入范圍：2.9V 至 40V
• 高達 40000:1 PWM 調光
• ±1.8% LED 電流匹配 (典型值為 ±0.3%)
• 集成型肖特基二極管
• 內部 400mΩ、40V、1A 開關
• 由單個電阻器設定用于兩個高側電流源的 LED 電流 (10mA 至 50mA)
• 輸出可適應 LED VF 以實現最優效率
• 即使在 VIN > VOUT 的情況下 LED 電流也處于穩定狀態
• 用于 LED 開路和 LED 短路至 GND 的故障標記 + 保護 (另一串處于調節狀態)
• 可編程最大 VOUT (已調節)
• 內部補償、軟起動和熱調整
• 準確的 EN/UVLO 門限
• 固定的 2MHz 開關頻率
• 扁平 12 引線 3mm x 3mm DFN 或 MSOP-12E 封裝
