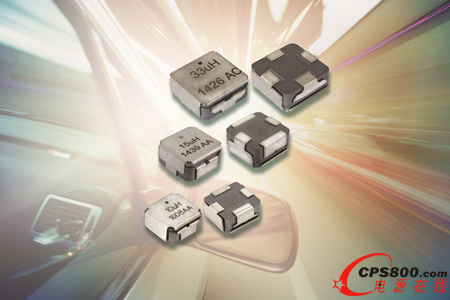

Vishay推出集成電場屏蔽功能的新款汽車級超薄、大電流電感器，可降低系統成本并節省空間

    日前，Vishay Intertechnology, Inc.宣布，推出新的2525、3232和4040外形尺寸的汽車級電感器，擴大了IHLE系列超薄、大電流電感器的應用范圍。電感器帶有集成的電場屏蔽，能夠減小EMI。使用Vishay Dale IHLE-2525CD-5A、IHLE-3232DD-5A和IHLE-4040DD-5A，系統就不需要單獨的板級Faraday屏蔽，從而降低成本，節省電路板空間。電感器能遏制在鍍錫的銅質集成屏蔽里與EMI相關的電場，當集成屏蔽連到地時，在電感器中心上方1cm處的電場最多能減小-20dB。

    今天發布的新款電感器通過AEC-Q200認證，可在+155℃高溫下操作，4個接頭的共面性在100μm以內，適用于汽車引擎和傳動控制單元、燃油噴射驅動、發動機的噪聲抑制、雨刷器、電動后視鏡和座椅、娛樂/導航系統、HID照明的DC/DC轉換器和大電流濾波中的儲能。另外，器件的4接頭連接 (2個是屏蔽的接地連接點) 具有很好的抗振動性能，可以用于引擎和底盤上安裝的電子電路。

    IHLE-2525CD-5A、IHLE-3232DD-5A和IHLE-4040DD-5A使用Vishay Dale IHLP技術制造，效率高，典型DCR從1.55 mΩ到167mΩ，電感值從0.22μH到47μH。器件的額定電流為36.0A，可以處理高瞬變電流尖峰而不會飽和。電感器封裝在符合RoHS，100%無鉛的屏蔽結構里，能夠很好抵御熱沖擊、潮濕和機械振動。器件無鹵素，符合Vishay綠色標準。

    器件規格表：

<
