65V、8A (IOUT)、同步降壓型 Silent Switcher 2在 2MHz 提供 94% 效率并具超低 EMI / EMC 輻射

    亞德諾半導體 (Analog Devices, Inc.，簡稱 ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出 8A、65V 輸入同步降壓型開關穩壓器 LT8645S。其獨特的 Silent Switcher® 2 架構采用兩個內部輸入電容器以及內部 BST 和 INTVCC 電容器，以最大限度減小熱環路面積。結合非常良好受控的開關邊沿和一種具有整體接地平面的內部構造，并采用銅柱代替了接合線，LT8645S 的設計大幅度地降低了 EMI / EMC 輻射。這種改善的 EMI / EMC 性能不容易受到電路板布局的影響，從而簡化了設計和降低了風險，即使在使用兩層 PC 板時也不例外。在整個負載范圍內開關頻率為 2MHz 的情況下，LT8645S 可以非常容易地滿足汽車 CISPR 25 的 Class 5 峰值 EMI 限制。該器件也提供了擴展頻譜頻率調制功能，以進一步降低 EMI / EMC 的值。

    LT8645S 的同步整流在 2MHz 開關頻率時提供高達 94% 的效率。其 3.4V 至 65V 輸入電壓范圍非常適合雙電池運輸、 48V 汽車和工業應用。內部高效率開關可向低至 0.97V 的電壓提供高達 8A 的連續輸出電流。LT8645S 的突發模式 (Burst Mode®) 運行提供僅為 2.5µA 的靜態電流，非常適合汽車 / 運輸中的始終保持接通系統等應用，因?yàn)檫@類應用需要延長電池運行壽命。LT8645S 獨特的設計可在所有條件下保持僅為 60mV (在 1A) 的最低壓差電壓，從而使該器件能夠在汽車?yán)滠嚢l(fā)動等情況下表現出色。此外，僅為 40ns 的快速最短接通時間實現了從 24V 輸入到 2.0V 輸出的 2MHz 恒定頻率切換，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。LT8645S 的 32 引線、4mm x 6mm LQFN 封裝和高開關頻率允許使用小型外部電感器和電容器，因此可構成占板面積緊湊和高熱效率的解決方案。

    LT8645S 采用了內部頂端和底端高效率電源開關，并把必要的升壓二極管、振蕩器、控制和邏輯電路集成在單顆芯片中。低紋波突發模式運行在低輸出電流時保持高效率，同時保持輸出紋波低于 10mVP-P。就需要以最低噪聲運行的應用而言，LT8645S 可設定為以脈沖跳躍模式運行。其開關頻率在 200kHz 至 2.2MHz 范圍內是可編程和可同步的。特殊設計方法和新的高速工藝使該器件在很寬的輸入電壓范圍內實現了高效率，而且 LT8645 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護。

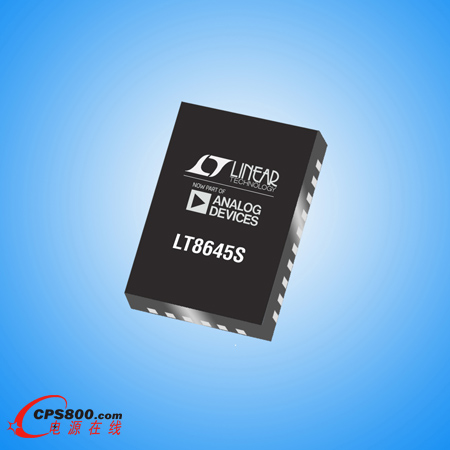

    LT8645SEV 采用 4mm x 6mm LQFN 封裝。工業溫度級版本 LT8645SIV 經過測試，可在 –40°C 至 125°C 工作結溫范圍內保證運行。千片批購價為每片 5.95 美元，兩種版本均有現貨供應。

    照片說明：65V、8A (IOUT)、2.2MHz 同步降壓型穩壓器具更低的 EMI / EMC 輻射且遠低于 CISPR 25 Class 5 的限制

    性能概要： LT8645S

    Silent Switcher 2 架構

    o在任何 PCB 上均具超低 EMI / EMC 輻射

    o消除了 PCB 布局敏感性

    o用于 VIN、BST、INTVCC 的內部電容器降低了 EMI 輻射

    o擴展頻譜頻率調制

    ·在高頻時提供高效率

    ·1MHz 時效率高達 95%

    ·2MHz 時效率高達 94%

    ·寬輸入電壓范圍：3.4V 至 65V

    ·8A 最大連續輸出電流

    ·超低靜態電流突發模式運行

    o2.5µA IQ 調節 12VIN 至 3.3VOUT

    o輸出紋波 < 10mVP-P

    ·快速最短開關接通時間：40ns

    ·在所有條件下均可實現低壓差：60mV (在 1A)

    ·可編程脈沖跳躍模式

    ·可在過載情況下安全地承受電感器飽和

    ·可調和可同步：200kHz 至 2.2MHz

    ·輸出軟啟動和跟蹤

    ·小型 32 引線 4mm x 6mm LQFN 封裝<
