來源：意法半導體博客
TouchGFX開發框架的實踐者Riverdi公司在最近的Display Week顯示周活動上展示了其STM32嵌入式顯示器產品線。該產品是一塊1280 x 800分辨率、800尼特亮度的10.1英寸IPS顯示屏搭配一塊STM32H7電路板。Riverdi顯示器支持TouchGFX Designer開發環境，開發人員可以直接在這個軟件上開發自己的圖形用戶界面。該公司還為開發者提供非真空半貼合觸屏、觸控面板和安裝框架選擇，工程師可以根據各自的需求定制顯示器配置，優化價格。此外，Riverdi是一家為數不多的小批量提供嵌入式顯示電路板的公司。
對于嵌入式系統，為什么顯示器仍然是一個挑戰？
小批量采購問題

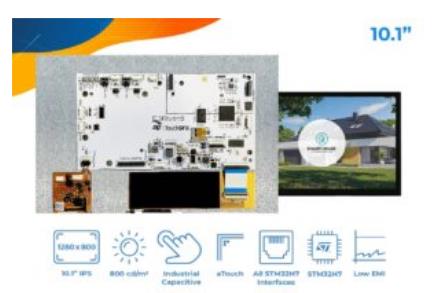

▲STM32嵌入式顯示器
顯示屏采購依舊是嵌入式系統開發項目中最昂貴和最復雜的環節，尤其是小批量采購。顯示器廠商通常不知如何執行只有1,000或10,000件的訂單，或者無法保證長期小批量供貨。結果，小企業要么承擔大量訂購帶來的巨大經濟風險，要么承擔因所需產品停產，被迫重新設計系統的開發風險。然而，圖形用戶界面人氣越來越高，并且比以往任何時候都更普及。
TouchGFX等圖形界面開發框架極大地簡化了應用開發任務，降低了企業入市門檻。擺在嵌入式開發者面前的挑戰是如何與顯示器廠商打交道，因為顯示器制造工藝更傾向大批量訂貨。
創建生態系統，應對開發挑戰

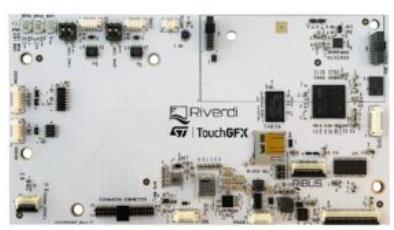

▲STM32嵌入式顯示器的STM32H7電路板
意法半導體推出的X-NUCLEO-GFX01M2和X-NUCLEO-GFX02Z1正是為了應對這一挑戰，這兩款顯示器擴展板的設計意圖是幫助企業降低顯示器物料清單成本，此外，它們的目標應用還包括較小屏幕的開發項目。因此，Riverdi在一個開箱即用的開發工具上提供高清屏幕，填補了嵌入式系統無高清屏的市場空白。為了克服這一挑戰，意法半導體和Riverdi合作，確保STM32嵌入式顯示器支持TouchGFX Designer軟件，并且可以運行TouchGFX板級支持包，開發人員只需點擊鼠標即可運行演示程序，甚至可以用STM32CubeMX和STM32CubeIDE,等工具開發圖形應用。
STM32嵌入式顯示器如何解決這一挑戰？
讓高清顯示器無處不在
Riverdi選擇了集成2 MB閃存和1 MB RAM的雙核STM32H747XIH6微控制器。該嵌入式顯示系統還提供最高64 MB的外部QSPI閃存和8 MB的外部SDRAM存儲器，分別用于保存圖形數據和幀緩沖。在這個顯示板上還有一個micro-SD卡插槽，用于擴展系統存儲容量。Riverdi選擇這款MCU是因為看重它的雙核架構，這意味著可以驅動兩塊屏幕。因此，該公司增加了一個RiBUS端口，用以簡化多屏嵌入式系統設計，這在業內極為罕見。最后，Riverdi增強了電路板的抗電磁干擾能力，幫助客戶滿足區域認證要求。
幫助工程師按需定制設計

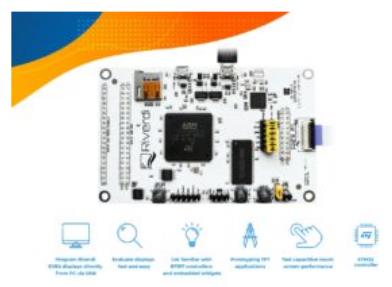

▲Riverdi的STM32評估板
工程師可以按照實際需求定制STM32嵌入式顯示器，選擇是否用觸控屏、真空全貼合屏或有空隙的半貼合屏、觸摸感測形狀，以及是否要安裝框架。因此，這應該能夠幫助開發團隊根據各自的需求準確地確定系統預算。該公司還提供不帶顯示屏的STM32評估板。該評估板帶有Riverdi EVE4顯示模塊，支持Riverdi的3.5英寸到10.1英寸的顯示器。因此，尋求更小屏幕的設計師仍然可以繞過小批量采購元器件所遭遇的市場挑戰。此外，Riverdi還在開發MIPI DSI接口的分辨率較低的STM32嵌入式顯示器。
