一、產品用途
　　我公司生產的GZDQW系列直流電源裝置廣泛適用于500KV及以下等級的變電站，大中小型發電廠，冶金、化工、礦產、交通、輕工、建筑等行業，及電力開閉所的直流電源系統，能滿足高低壓開關分合閘、二次回路的繼電保護、控制事故照明、直流電機啟動等各種直流操作電源的需要。
二、環境條件
* 安裝地點：室內安裝（也可裝于箱變）；
* 環境溫度：-10℃~+45℃，最大日溫差≤35℃；
* 相對濕度：在+40℃時上應≤50%，溫度較低時允許有較高相對濕度；
* 海拔高度：安裝地海拔高度≤3000米；
* 地震烈度＜8°，安裝垂直傾斜度＜5°；
* 污染等級≤3級，環境中無導電微粒；
* 安裝地應無爆炸危險及無嚴重霉菌，無腐蝕金屬和破壞絕緣的氣體；
* 安裝場地應有良好的空氣流動和散熱條件。

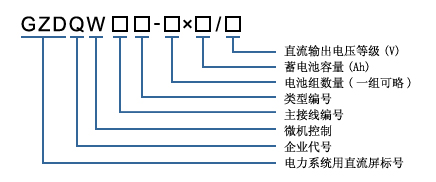

三、型號說明

四、技術參數
* 交流輸入電壓：交流380V±15%，50HZ，三相四線制，兩路電源輸入；
* 直流輸出電壓：DC220V、DC110V、DC48V、DC24V；
* 輸出電流：控制母線（KM）5~200A，合閘母線（HM）5~3000A；
* 電池容量：鉛酸免維護蓄電池10Ah~3000Ah；
* 穩壓精度：≤±0.5%；
* 穩流精度：≤±0.5%；
* 紋波系數：≤±0.5%；
* 系統效率：≥90%；
* 功率因素：≥0.92；
* 運行噪音：≤50dB；
* 介電強度：2000V/min無閃絡，無擊穿；
* 接地電阻：＜0.1Ω；
* 輸出回路：標準配置 控母（KM）5路、合母（HM）5路。(可根據用戶要求增減)
* 屏體結構：本公司產品屏體采用JK結構，正面配玻璃門，屏頂安裝軸流風扇；
* 防護等級：IP30；
* 外形尺寸：800×600×2360(mm) 或 800×600×2260(mm),或根據用戶要求制作。
五、系統特點
* 系統運行穩定，抗干擾能力強，技術精度高；
* 系統保護功能完善，調整設定直觀方便；
* 兩路交流輸入，通過微機控制自動切換，可靠性高；
* 系統具備完善的保護功能，極大地提高了可靠性；
* 當中央控制系統故障退出時，充電及整流模塊能正常工作；
* 通過中央監控系統實現蓄電池均充/浮充的自動轉換；
* 嚴格按照蓄電池充電曲線對蓄電池充電，避免過充/欠充現象，延長電池的使用壽命；
* 可通過RS485通訊接口與上位計算機通訊。
