產品概述：

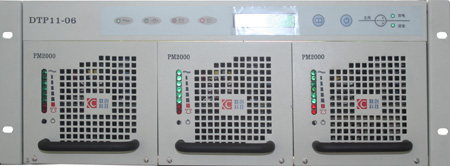

DTP11系列嵌入式模塊化逆變電源，是為滿足電信或電力運營公司及其配套供應商的更高要求而設計的高可靠產品，它充分利用局方已有的直流電源設備資源，通過智能化的可并聯逆變模塊，組成高可靠性的并聯冗余交流電源系統。
該產品可運行于在線或離線的工作方式，用戶可隨需設定逆變輸出或市電作為正常供電電源，二者互為備份，當正常供電電源發生故障或過載時，通過靜態開關在極短的時間內自動切換，保證用戶負載的不間斷供電。
系統采用嵌入式結構，標準的19英寸安裝方式，可方便的安裝于用戶的標準機柜內；監控單元備有232、485接口電路，可隨時將系統的各項運行信息傳送至上位機進行監測、監管。
與UPS相比較，逆變系統具有冗余小、擴容維護方便，并充分利用了直流電源系統完善的電池管理功能，特別適用于交換、移動、數據、傳輸、計費等通信行業及電力、鐵道、銀行等其他要求高可靠的不間斷交流供電場所，是一種新型的先進供電方案。
系統規格
名稱型號： DTP11-006 DTP11-012 DTP11-018
容 量： 6KVA以下 12KVA以下 18KVA以下
模塊數量: 3臺 6臺 9臺
外觀(W*H*Dmm): 482*176*460 482*308*460 482*440*460
環境指標
工作溫度: -5℃~40℃
存儲溫度: -25℃~60℃
相對濕度: 5%~95%
海拔高度: ≤1500米
交流輸入
電壓范圍: 220V±20%
輸入方式: 單相
頻率范圍: 45Hz~55Hz
功率因數: 符合EN605552
直流輸入
輸入額定電壓: 48VDC 110VDC 220VDC
輸入電壓范圍: 40V~57V 92V~132V 187V~264V
輸入端反灌相對寬頻雜音電流: <10%
輸入端反灌相對衡重雜音電流: <1%
逆變輸出
輸出電壓: 220V±2%
功率因數: 0.8(感性負載，容性負載)
電壓失真度: 線性負載≤3%，非線性負載≤5%
頻率: 市電在50HZ±10%內時，輸出跟蹤市
電頻率,相位差小于3度;市電超限或電池供電時輸出為50Hz±0.2%
峰值因數: 3：1
整機效率: ≥88%
均流精度: ≤5%
轉換時間: ≤4ms
動態響應瞬變范圍: 負載在10%~100%或100%~10%之間變化其輸出電壓≤2%
噪聲（1m）: ≤45DB
顯示方式: 16*1字符型點陣LCD
電磁兼容滿足: EN50091-2 CLASS B
抗干擾滿足: IEC 1000-4-2.3.4.5.11
安全規范要求: CCEE（EN60950）
技術特點:
★ 設備可靠性高
設備采用模塊化的組成形式,能多機并聯工作,實現N+1備份工作,逆變模塊電源的容量為2KVA，可為用戶配置輸出2KVA～18KVA不同容量的產品,如任何逆變模塊故障,則自動退出系統,不影響其他逆變模塊的正常運行，因此，整機的可靠性大大提高。
★ 節省投資，提高設備利用率
因為系統采用模塊化N+1備份工作，因此可支持未來不可預見的功率密度，降低了傳統逆變電源擴容、升級的風險，具有邊成長邊付款的系統結構和能力，避免了規模過大和投資過度。
★ 獨創的交流并機技術
逆變模塊內部采用了我公司獨創的無主同步、低差自主均流技術、環流抑制技術，逆變模塊并聯工作時其電流不均衡度小于5%，環流小于1％，而且并機數量不受限制。
★ 簡便的擴容與維護
逆變模塊可以帶電熱插拔，即使沒有專業的技術人員在現場，用戶也可以方便的擴容和維護。
★ 標準化結構設計
配電單元一體化設計，嵌入式結構，標準的19英寸安裝方式，可方便的安裝于用戶的標準機柜內。
★ 豐富的顯示信息
使用LCD液晶顯示，可清晰、準確的查閱逆變電源的交流輸入電壓，逆變輸出電壓、電流、頻率、機內溫度和電池電壓等，可直觀了解逆變電源的工作狀態。
★ 優異的抗干擾性能
逆變模塊內直流升壓電路運用領先的反灌雜音抑制技術，完全符合電磁兼容標準，確保與共用直流屏的其他設備互不干擾。
★ 智能RS232通信接口
通過RS232接口，配合智能監控軟件與上位機通信，逆變電源的各種運行參數一目了然的顯示在通信界面，通過設置，上位機可對逆變電源進行多種功能的直接監測。
