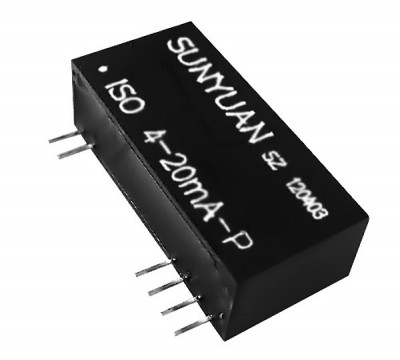

低成本內置電源隔離放大器IC
Low-Cost　 Internally　Powered　ISOLATION　AMPLIFIER　IC

特點：　　　　　　　　　　　　　　　　　　 應用：
● 小體積、標準SIP12/DIP24封裝　　　　　 ●模擬信號數據隔離、采集
●信號輸入/輸出/工作電源：3000VAC三隔離　●0-10V / 0-20mA / 4-20mA 隔離傳輸及供電
●寬信號帶寬：60KHz帶負載能力強1KΩ　　  ●工業現場信號隔離傳輸及變換
●內置高隔離電源（典型輸出：12V，30mA）　●地線干擾抑制
●5V / 12V / 24V單電源工作寬輸入電壓范圍 ●變頻器、電機控制
●較高的線性度（0.1%　0.2%）和溫度范圍　 ●儀器儀表、傳感器信號隔離傳輸及變換
●0-10V / 1-5V / 0-5V / 4-20mA / 0-20mA　●信號長線無失真?zhèn)鬏?BR>等標準信號的輸入/隔離輸出
　　　　　　　
說明：
ISO系列隔離放大器在同一芯片上提供了電源及信號的隔離，該混合集成芯片在同一芯片上集成了一個磁電耦合DC/DC變換電源及一個 電流/ 電壓輸出的光電耦合隔離放大器。該芯片除為內部放大電路供電外，還可向外部輸出一路隔離電壓，供外部電路擴展使用。這一特點可方便地為外部電路基準電源及外部放大電路或其他用戶應用電路供電。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可提供3000VAC絕緣電壓。
ISO系列產品使用非常方便，幾乎無需外部元件，即可實現信號電流源長線傳輸（如圖）。
