產品詳情

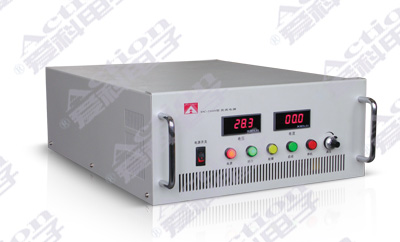

28.5V直流電源
本系列產品是采用高頻電力電子開關變換技術，專門為航空及軍用電子電氣設備設計制造的28.5V直流電源，可用于飛機及機載設備、雷達、導航等軍用電子設備，以及其它需要28.5V直流電源的場合，是可控硅電源的換代產品。
產品特點
1. 采用IGBT 高頻開關變換和波形閉環控制技術，輸出波形品質高、響應速度快、動態性能好；
2. 自主專利厚膜控制電路，通過多環控制，極大改善電源輸出性能；
3. 輸出具有截流功能；
4. 可選配飛機閉鎖供電控制功能；
5. 電纜壓降自動補償功能，解決因線纜過長造成的負載端電壓下降問題；
6. 模塊化設計，靈活多變的組合方式，提高市場的快速響應能力；
7. 軟硬件結合的獨立保護設計，確保用電設備完好及操作人員安全；
8. 獨有故障診斷功能，大幅度縮短電源維護時間；
9. 改良式風道，最大限度發揮風冷卻系統的潛能，內部熱量快速釋放，確保整機長期可靠工作；
10. 主要電氣元件均采用國內外知名廠商標準產品，同時執行嚴格的器件篩選檢驗措施，為產品打下良好質量基礎；
11. 所有電路板均為自行設計、研制，通過各種環境應力試驗。
執行標準
GJB181 飛機供電特性及對用電設備的要求
GJB572 飛機地面電源供電特性及一般要求
QJ988 地面直流電源通用技術條件
ISO6858 飛機地面支援電源一般要求
型號說明
規格技術參數
|
規格 |
2805 |
2810 |
2820 |
2830 |
2860 |
2880 | |
|
輸出電流 |
50A |
100A |
200A |
300A |
600A |
800A | |
|
輸入 |
相數 |
單相 |
三相三線 | ||||
|
額定電壓 |
220V |
380V | |||||
|
電壓范圍 |
198V～242V |
323V～437V | |||||
|
頻率 |
50Hz±5％ | ||||||
|
功率因數 |
≥0.8 | ||||||
|
輸出 |
額定電壓 | 28.5V | |||||
| 電壓設置范圍 | 0V～35V | ||||||
| 穩壓精度 | ≤±1％FS（注：FS含義為滿量程） | ||||||
| 電壓調節分辨率 | 線性連續可調 | ||||||
| 動態特性 | 超調量及恢復時間特性滿足GJB572要求 | ||||||
| 紋波含量 | 50mV(rms) | 100mV(rms) | 250mV(rms) | ||||
| 過載能力 | 125％電流長期運行 | ||||||
| 源調整率 | ±0.5%FS | ||||||
| 負載調整率 | ±1%FS | ||||||
|
顯示 |
操作顯示 | 按鈕操作，LED顯示 | |||||
| 電壓顯示精度 | ±1％FS | ||||||
| 電流顯示精度 | ±2％FS | ||||||
|
保護 |
類別 | 輸入過、欠壓，輸出過壓，限流、逆變過流、內部過熱 | 輸入過、欠壓、缺相，輸出過壓、限流、逆變過流、內部過熱 | ||||
|
可靠性 |
MTBF | 1.0×105h | |||||
| MTTR | 0.5h | ||||||
|
綜合 特性 |
效率 | ＞80％ | ＞85％ | ||||
| 噪音 | ＜55dB | ＜60dB | |||||
| 進出線方式 | 背部進出線 | ||||||
| 冷卻方式 | 風冷 | ||||||
| 進出風 | 前部及兩側進風，背部出風 | ||||||
| 通訊接口 | RS-232或RS-485可選 | ||||||
| 防護等級 | IP20 | ||||||
|
環境 |
工作溫度（存儲溫度） | 3：-5℃～40℃（-15℃～50℃）； 2：-25℃～50℃（-40℃～60℃）； 1：-40℃～55℃（-55℃～70℃） | |||||
| 濕度 | ≤90％ | ||||||
| 海拔高度 | ≤2000m | ||||||
|
尺寸（W×H×D） |
435×177×554mm | 435×264×554mm | 460×834×700mm | ||||
|
重量 |
20kg | 25kg | 35kg | 55kg | 120kg | 130kg | |
注：尺寸為機柜凈尺寸，不含腳輪、把手
