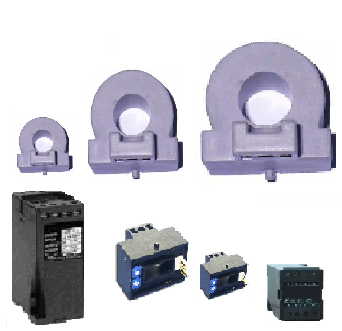

SMD系列開關型電流傳感器能在電隔離條件下測量電流，并在達到額定電流時輸出開關量驅動信號。特別適合于功率器件和電路系統的過流、短路保護，電流檢測等，響應速度極快，性能卓越。
1.開關型電流傳感器的特點:
單電源供電，外圍線路簡單，可不用外圍器件，直接驅動功率器件。安裝方式：PANEL或者PCB，引腳間距2.5(標準)；連線方式：見下圖。精度高，成本低。
2.開關型電流傳感器技術參數
額定電流　　標稱值(10mA-50KA)
單電源(Vdd)　9-24 V DC　
輸出　　　　 電平輸出或者集電極開路輸出(OC,適合驅動繼電器,晶體管和功率器件)
額定電源電流　11 - 20mA
輸出吸收電流　>50ma（用戶可定制>200mA）
絕緣電壓　　　2.5KV/50Hz/1min
　　　　　　　　　　　典型值　　　最大值
電流誤差　　　　　 　　 ±0.2　　　　±1%
調節范圍　　　　　　　　　　　　 ±8%
失調溫漂0～70℃　　 　　0.1%/℃
響應時間　　　　　　　 <5us
工作溫度　　　　　 E檔-10～70℃ 　L檔-40～85℃
儲存溫度　　　　　 E檔-40～85℃ 　L檔-55～125℃
3.SMD系列開關型電流傳感器的應用
功率管、IGBT、驅動模塊、電路板、系統等的電流沖擊保護及短路保護,路燈電流檢測，電機電流檢測等。
變電站、變頻調速裝置、電網監控、逆變裝置、UPS電源、通信設備、電源設備、數控機床、電解電鍍、電力機車、微機監測等。
