產品與應用說明:

　　本系列產品特別適用于機關、金融、證券、保險等行業的計算機系統作為相應接口的精細保護，并可用作打印機接口的抗浪涌沖擊保護裝置，有效減少由于設備受到脈沖干擾而造成的軟硬件故障。

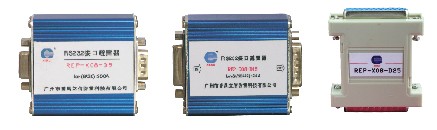

　　　RS232接口型，D型標準接頭，可對標準或非標準定義的通信線路提供精確的過壓保護。

　　　先進的進口標準集成過壓保護器件，既實現了高效可靠的抗高壓脈沖沖擊功能，又使避雷器顯得美觀大方。
　

產品安裝位置與應用

　　　本系列產品應用于設備前端，即D級。

　　　應用于GB50343-2004中建筑物電子信息系統雷電防護等級里所有等級系統的D級防護，特別適用于配有微電腦的高精密設備。

　　　保護器適用于室內安裝，室外應加防水措施。

　　　所有接線必需保證牢固及可靠電氣聯接，防雷接地應符合防雷規范要求（接地電阻推薦不大于4Ω），并且接地線盡量做到短而直。導線線徑規格見導線規格表。


產品技術指標與其他:

型　號
REP-X08-D9
REP-X08-D15
REP-X08-D25

適用線路
RS485/RS232

標稱工作電壓Un
5V/12V

設定電壓Uc
15V(或可選)

限制電壓Up　35V

通流容量 (8/20μS)
300A

數據速率　≥1M

插入損耗(≤)
0.5db

響應時間(≤)
1ns

保護線路
9芯全保護或　

按要求定做
15芯全保護或

按要求定做
25芯全保護或

按要求定做

外形尺寸
74×56×25mm
74×56×25mm
62×56×16 mm

測試依據
IEC61643-21（2000）

訂貨號
800209
800210
800211
