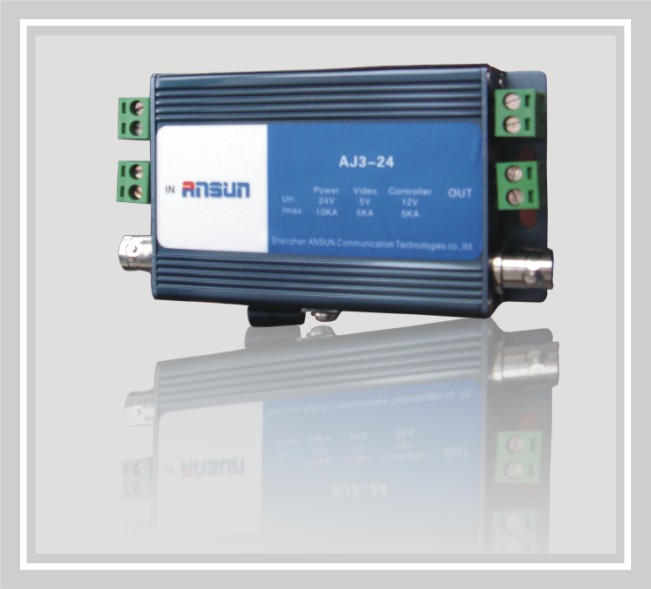

監控二合一防雷器
周楊：13926521089 QQ：1005857619
二合一防雷器
監控二合一防雷器｜二合一監控防雷器｜攝像機防雷器
功能與原理
AJ2-*型二合一防雷器是由電源防雷器、信號防雷器兩部份集成的浪涌保護器，用于保護對電磁干擾敏感的監控系統，使其免受雷電過電壓和感應過電壓、靜電放電等所造成的損壞。
適用范圍：
主要用于監控系統對監控設備（電源線、視頻線/云臺控制線/網線）的防護；廣泛應用于銀行監控系統，小區安防系統； 學校、企業、道路安全防護等監控設備。
以太網供電防雷器用于保護敏感的以太網供電路及IP電話、網絡監控設備等網絡 終端，使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞
性能特點
·采用攝像機電源+視頻線（或電源+控制及電源+網絡等）綜合多級保護電路；
·核心部件選用國際名牌產品，性能優異；
·通流容量大,插損小、傳輸性能優越、無漏流；
·殘壓水平低，防護效果好；
·反應迅速、性能穩定、工作可靠；
·體積小，安裝、使用方便、無須維護。
主要性能參數
|
產品型號 |
AJ2-24 |
AJ2-220 |
AJ2-12 |
AJ2B-24 |
AJ2C-48 |
|
1、電源防雷器部份性能參數
| |||||
|
標稱工作電壓Uc |
24V AC |
220V AC |
12V DC |
24V AC |
48V DC |
|
標稱放電電流In(8/20µs) |
5kA | ||||
|
最大放電電流Imax(8/20µs) |
10kA | ||||
|
保護水平Up(8/20µs,10kA) |
≤100V | ||||
|
2、信號防雷器部份性能參數 | |||||
|
不同時出現在一款產品內 |
視頻 |
控制 |
網絡 | ||
|
標稱工作電壓Un |
12V |
24V |
5V | ||
|
標稱放電電流In(8/20µs) |
5kA | ||||
|
最大放電電流Imax(8/20µs) |
10kA | ||||
|
保護水平Up(8/20µs,3KA) |
≤25V（芯線---外殼/接地線） | ||||
|
適應數據傳輸速率 |
≤100Mbps |
100Mbps | |||
|
特性阻抗 |
75Ω |
不適用 | |||
|
插入損耗 |
≤0.5dB | ||||
|
接頭形式-I/O |
BNC-K/J |
RS485 （壓接式） |
RJ45 | ||
|
3、其它參數
| |||||
|
外殼 |
鋁型材外殼，表面拉線氧化（黑色，銀色） | ||||
|
外形尺寸(mm) |
114*57*27（不含接頭） |
112*40*25 | |||
|
導線接口 |
電源部份 |
壓接式端口，可夾緊規格為16-26AWG（約0.15～1.3mm2)的導線 | |||
|
視頻信號部份 |
BNC接頭，直接連相對應BNC接頭 | ||||
|
接地 |
地線接線端子或2.5平方地線 | ||||
|
安裝方式 |
機箱、柜內安裝 | ||||
|
使用環境條件 |
溫度-40～+85℃，相對濕度≤95％(25℃)，高度≤3km | ||||
|
注：產品規格可能不定期更新，請咨詢安普迅公司了解詳情。 | |||||
