K57962是在日本三菱M57962的基礎上改進的新產品，增加了信號封鎖功能，保護IGbt更安全。
K57962 IGBT驅動器

原理框圖



特點

單管大功率IGBT模塊驅動器。
M57962的改進型，管腳與M57962完全兼容，缺省參數也基本相同，可以直接代換。
可按默認值直接使用，也可根據需要調節保護盲區區時間、軟關斷的速度、故障后再次啟動的時間。

應用


可驅動IGbt (300A/1200V或 600A/600V) 一只

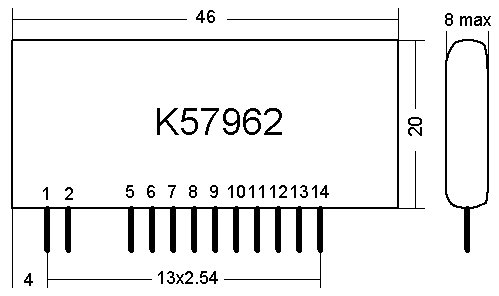

外形尺寸






電性能參數(除另有指定外,均為在以下條件時測得:Ta=25℃,Vp=24V,Vcc=15V，F(xiàn)op=50KHz,CL=100nF)

參數
符號
測試條件
最小值
典型值
最大值
單位

輔助電源電壓(1) Vee 20 24 27 V
電源電流 Iio CL=0 25
Iil
CL=100n 150 mA
輸入脈沖電壓或電流幅值（2）
Vpwm
　 4.5
5
5.5
V

Ipwm
　
9 10
12 mA
輸出電壓(3)
Voh
Rg=2Ω
CL=100nF
13.5
14.5
14.5 V

Vol
-7.5
-8.5
9
V

輸出電流 Iohp
Fop=20KHz
Ton=2μS
　 5
　 A
Iolp
　 -5
　 A
輸出總電荷
Qout
　 　 2000
2800
nC

絕緣電壓
Viso
50Hz/1 min
　 3500
　 Vrms

工作頻率
Fop
　 0
　 60
KHz

占空比 δ 0 100 ％
最小工作脈寬 Tonmin 0.8 μS
上升延遲
Trd
Rg=2Ω 　 0.3
0.5
μS

下降延遲
Tfd
　 0.4
0.7
μS

上升時間
Tr
Rg=2Ω,CL=100nF 　 0.6
0.8
μS

下降時間
Tf
　 0.5
0.7
μS

保護動作閾值（4）
Vn 9
　 V

保護盲區(5) Tblind 2.5 μS
軟關斷時間(6) Toff Vp=24V 2.5 μs
故障后再啟動時間（7） Trst Vp=24V 1.5 10 mS
輸出故障信號電流
Iflt 5 10 mA
故障信號延遲 Tflt 50 nS
共模瞬態抑制
CMR 30 KV/μS
工作溫度
Top
　 -30
　 80
℃

存儲溫度
Tst
　 -50
　 120
℃


注：
1. 驅動器的工作電壓Vp＝Vcc+Vee，推薦24V。

2. 輸入TTL的5V信號電平時可直接連接，如信號的高電平Vim高于5V，應在輸入端串連一個電阻Ri和電容Ci，Ri使輸入電流為Ipwm，即Ri=(Vim－Vpwm)/Ipwm)＝(Vim－5)/10mA；Ci=470pF。

3. 輸出負壓值與工作電壓Vp有關，Vol=Vp-15。

4. 觸發過流保護動作時的14腳對12腳的電壓。當14腳對12腳(即IGbt的發射極)的電位升高到10V時啟動內部的保護機制。

5. 檢測到IGBT集電極的電位高于保護動作閾值后到開始軟關斷的時間。因為各種尖峰干擾的存在，為避免頻繁的保護影響開關電源的正常工作，設立盲區是很有必要的。表中數據是在14腳輸入斜波信號作為模擬的集電極電壓時得到的；對于工作中的突然短路故障，實際的盲區時間要比表中數據略大1μS左右。
在11、13腳間接一個電容Cblind可以調大盲區時間，關系為Cblind/Tblind(nF/μS)＝0/1.6，1/2.2，2.2/2.9，3.3/3.6，4.7/4.2。為安全起見，用戶調試使用時可以先接比預算值稍小的電容，提高保護靈敏度。

6. 驅動脈沖電壓降到0電平的時間。在5、9腳接一個電容Coff，可加大軟關斷時間，在Vp=24V時的關系為Coff/Toff(nF/μS)＝0/2.8，2.2/3.5，4.7/4.5，10/6.5。
軟關斷開始后，驅動器封鎖輸入PWM信號，即使PWM信號變成低電平，也不會立即將輸出拉到正常的負電平，而要將關斷過程進行到底。軟關斷開始的時刻，驅動器的7腳輸出低電平報警信號，可以接一個光耦，將信號傳送給控制電路。

7. 短路故障發生后，驅動器軟關斷IGbt，如果控制電路沒有采取動作，則驅動器再次輸出驅動脈沖的間隔時間。在6、9腳接一個電容Creset，可延長再次啟動的時間，在Vp=24V時的關系為Creset/Trst(nF/mS)＝0/1.45，1/2.9，2.2/4.7，4.7/8。電容Creset不宜超過6.8nF。


應用連接圖



1. 普通使用，可以不接Cdead、Creset、Coff，5V信號輸入時不必接Ri和Ci。
2. 濾波電容Cc、Ce、Cp可用22～47μF電解電容，再并聯一個1μ以上的CBB無感電容，耐壓Cc、Ce>=25V，Cp>=35V。
3. 選取故障輸出光耦的串聯電阻R2時，要考慮到7腳輸出的低電平接近于負電源Vee。
4. 在已有電源中替換M57962的方法請見：替換
5. K57962短路保護特性的測試請見：測試

特別提醒：謹防輸出短路。

過流保護曲線：



管腳說明：
1、2：信號輸入端。
3、4：空腳。
5：軟關斷時間設定端。
6：短路保護后再次啟動時間設定端。
7：故障信號輸出端。
8：空腳
9：驅動器的輔助電源Vee。
10：驅動器輸出端，接IGbt的柵極。
11：驅動器的輔助電源Vcc。
12：空腳
13：盲區時間設定端。
14：IGBT電流檢測端，接IGBT的集電極。
