　　旺文科技公司在同行業中率先將新一代工業級32位微處理器引入觸摸屏監控系統的設計中，打破了同行業采用多片80年代水平的8位單片機研制分散式監控系統的傳統思路。旺文科技的新一代監控裝置集觸摸屏主監控、交流監控、直流監控、開關量輸入輸出、降壓硅鏈控制、絕緣監察繼電器以及閃光繼電器等功能為一體，做到一機在手即可滿足用戶對高檔監控系統的基本要求。系統采用進口5.7吋320 × 240點陣液晶觸摸屏，全漢化顯示，人機界面友好。擯棄同行業常規的表格式界面，旺文科技的新一代監控裝置采用獨有的模擬按鍵引導式人機界面，使得系統操作更加形象、直觀、簡便。系統由WW-PM5電源系統監控裝置、WW-DC電池巡檢單元及WW-JY絕緣監測單元組成，具有良好的靈活性和可擴展性。單個電池巡檢單元可以檢測24 節電池電壓，具有108節電池電壓巡檢的擴展能力。旺文科技的電池巡檢單元獨家具有巡檢每一節電池表面溫度的功能，可滿足重要用戶對蓄電池可靠性的更高要求。單個絕緣監測單元可監測 32 路饋電回路的絕緣狀況，最多達128 路的擴展能力可滿足超大系統的需要。旺文科技的新一代監控裝置不僅結構簡單獨特、集成度高、安裝使用方便，而且處理速度更快（比分散式結構快10倍以上）、性能更穩定，得到眾多用戶的首肯和贊譽。
-------------------------------------------------------------------------------------------------------------------

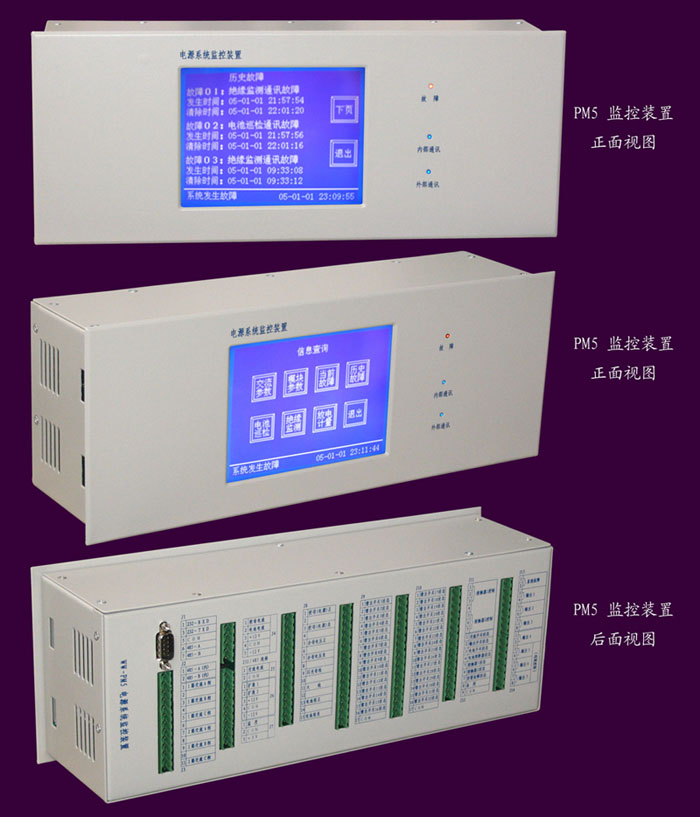

A. 觸摸屏電源監控裝置(WW-PM5 5.0)
主要技術參數 ：
●工作電源：85~320VDC,
● 最大功耗：≤15W
● 內部通信端口：RS485
● 后臺通信端口:串口 RS485 或 RS232 （可配以太網端口）
● 電池管理：自動均浮充轉換 充電限流 定時均充 溫度補償
● 控制功能：充電模塊開、關機 充電模塊限流 充電模塊電壓調節 電池均 / 浮充轉換
● 告警功能：可為告警量設定繼電器輸出（ 1 ～ 6 ）
● 外形尺寸(高×寬×深 ): 344mm × 136mm × 102mm
● 開孔尺寸(高×寬): 330mm × 124mm
● 整機重量：≤2.5kg　

功能特點：
● 監控系統采用了知名公司的新型工業級 32 位微處理器，速度更快、功能更強，可靠性更高。
● 監控裝置集觸摸屏主監控、交流監控、直流監控、開關量輸入輸出、降壓硅鏈控制、絕緣監察繼電器以及閃光繼電器等功能為一體，可滿足用戶對高檔監控系統的基本要求。
● 系統采用進口5.7吋320 × 240點陣液晶觸摸屏，全漢化顯示，人機界面友好。擯棄同行業常規的表格式界面，旺文科技的新一代監控裝置采用獨有的模擬按鍵引導式人機界面，使得系統操作更加形象、直觀、簡便。
● 最多可監測32路饋電開關狀態和8路系統開關狀態(包括交流配電開關狀態、直流輸出開關狀態、電池充電開關狀態、電池熔斷狀態、交流接觸器狀態和防雷故障狀態)。
● 一套系統最多可監測128 路饋電回路的絕緣狀態(擴展4個絕緣檢測單元)，可滿足超大系統的需要。
● 一套系統最多可實現2組18節或1組108 節電池檢測功能(擴展5個電池單元)。
● 獨有的單體電池表面溫度巡檢功能，作為電池內阻檢測的替代方法，可滿足重要用戶對蓄電池可靠性的更高要求。
● 監控裝置具有60條當前故障存儲和60條歷史故障記憶功能。
● 系統后臺通訊可選擇485和232接口標準，并配有多種行業標準通訊規約，方便與電力自動化系統連接，實現對電源系統“四遙”功能。
● 通訊口、模擬量通道、開關量通道采用了全隔離技術，微處理器得到精心呵護，符合高等級抗擾度國際標準，系統工作穩定可靠。
● 可與所有主流廠家的充電模塊配套使用,也可通過擴展模數轉換單元實現對模擬充電模塊的監控。
● 在放電計量時，系統可給出放電負載加載控制信號，同時調低模塊輸出電壓，當電池電壓達到設定的終止電壓時，系統也可給出放電負載切除控制信號，恢復到正常工作狀態，有效避免了由于用戶疏忽造成的電池過放電，有利于延長電池使用壽命。
● 電池環境溫度檢測采用了先進的數字式溫度傳感器，可以直接與微處理器接口，省去了信號處理和 A/D 轉換環節，溫度檢測的精度更高。
● 系統設有可更改的設置和控制密碼，非授權人員只能做簡單的查詢操作，確保系統運行安全。
● 電池巡檢采用固態繼電器，有效克服了機械觸點繼電器壽命有限、巡檢速度慢的弊端。　
● 監測控制母線電壓、合閘母線電壓、電池組端電壓及控制母線電流和電池充放電電流，并在它們超出設定限值時給出聲光報警。
● 監測雙路交流供電電壓和交流接觸器狀態，當一路電源電壓過高或過低時自動將系統供
電切換到另一路并給出聲光報警。
● 與各充電模塊通訊，實時顯示各充電模塊的輸出電壓、輸出電流及開關機狀態，并控制各充電模塊按照可修改的電池充電曲線自動完成對電池的充電過程，同時具有充電電壓的環境溫度補償功能，。當充電模塊有故障時給出聲光報警。
● 監測交流配電開關狀態、直流輸出開關狀態、電池充電開關狀態、電池熔斷器狀態、交流接觸器狀態、防雷故障狀態以及直流饋出開關狀態，當發生故障時給出聲光報警。
● 一路系統綜合故障繼電器輸出和可配置的最多7路繼電器故障輸出供用戶需要時使用。
● 用戶可靈活配置系統，充電模塊數量及容量、控制母線饋出和合閘母線饋出回路數、控制母線電流傳感器和電池充放電電流傳感器的量程等都可由用戶自行修改。
