產品概述

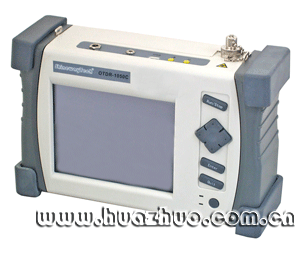

　　 PalmOTDR 系列掌上型光時域反射儀，主要針對目前發展迅速的城域網、農話網和 FTTx 等光纜長度在 200km 內的光纖網絡而設計，是進行線路分析、尋障、施工、例檢、搶修和維護的首選工具。主要進行下列測量：確定光纜 / 光纖故障點、聯接點、斷點位置，描述光纜 / 光纖損耗分布曲線，測量光纜 / 光纖長度、兩點之間的距離、損耗、衰減系數，測量光纜 / 光纖連接頭的插入損耗，測量光纜 / 光纖反射損耗。

產品特點
　大屏真彩設計，一鍵式操作
　高測距精度，大容量數據存儲 (300 條測試曲線 )
　三防設計，內置 NiMH 充電電池，適合野外環境
　配有 RS232/USB 接口，支持數據上傳， PC 機分析軟件（ TraceManager ）方便測試數據歸檔和報表
　通過 CE 、 FCC 、 FDA 認證

技術指標

　　動態范圍 (dB)
　　24/24

　　光纖類型
　　單模

　　顯示屏類型
　　彩色

　　波長 ( ± 20nm)
　　1310/1550

　　光源類型
　　LD

　　光接口類型
　　FC/PC( 可互換 SC, ST)

　　測試距離 (Km)
　　1.3 、 2.5 、 5 、 10 、 20 、 40 、 80 、 120

　　脈寬
　　12ns 、 30ns 、 100ns 、 275ns 、 1μs 、 2.5μs

　　測量時間
　　15s 、 30s 、 1min 、 2min 、 3min

　　衰減盲區
　　25m

　　事件盲區
　　10m

　　測距精度
　　±(1 m + 5×10 -5 × 距離 + 取樣間距 )

　　衰減測量精度
　　±0.05 dB / dB

　　反射測量精度
　　±4 dB

　　數據存儲
　　300 條測試曲線

　　通信接口
　　RS-232/USB

　　電源
　　雙路供電： NiMH 充電電池 / AC 適配器

　　電池容量
　　一次充電后：連續操作 ≥4 小時；待機時間 ≥20 小時

　　工作溫度
　　0 ℃ ~ 50 ℃

　　保存溫度
　　-20 ℃ ~ 70 ℃

　　相對濕度
　　0~95 ％無結露

　　重量（機身）
　　870g (1.9 lbs)

　　體積
　　196×100×60mm
