型號規格： CSF1-系列

額定電流：3KA 5KA 8KA 10KA 12KA

輸出：4V or 5V

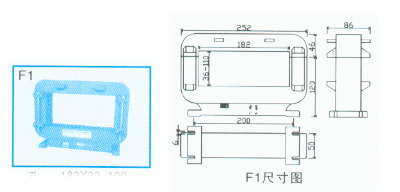

原邊穿孔徑：182×22-110

 電器特性：
 規格型號  CSF1-3KA CSF1-5KA CSF1-8KA CSF1-10KA CSF1-12KA
 額定電流 3KA 5KA 8KA 10KA 12KA
 線性范圍 1.2倍額定電流
 輸出電壓 4V、5V
 輸出精度 ±0.5%、±1.0%
 失調電壓 <±30mV
 磁滯誤差 <±20mV
 溫度漂移 0.05%/℃
 反應時間 ＜10μS di/dt=50A/μS
 供電電源 ±12V、±15V （±5%）
 消耗電流 25mA
 絕緣電壓 3KV AC 50Hz 1分鐘
 使用溫度 -10℃ ～ +80℃
 貯存溫度 -25℃ ～ +85℃
 接線方法：
 1、+15V 2、-15V
 3、Vout 4、0V

應用特性：
用于測量直流、交流及脈沖電流，原、副邊之間高度絕緣。外殼符合UL94-V0標準。母排安裝或盤式安裝均可。體積小、重量輕、耗電省，穿孔結構，無插入損耗。
應用領域：
已廣泛應用于電鍍、電解、鋁合金氧化用硅整流器、開關電源、脈沖電源、勵磁等。
