目前市場上直流接地故障定位儀分為固定式和便攜式兩種。
固定式故障原理：當接地發生時，信號發生器產生交流檢測信號（頻率幾赫茲至幾十赫茲）利用CT小電流互感器原理采樣檢測，有接地支路，則有對應的頻率交流信號輸出，接地電阻越小則相應輸出幅度越大。還有一種是以霍爾原理做成的直流接地檢測，無法滿足兩端等阻值接地的測量。
固定式有兩個先天性的缺陷。一是只能查找發生接地分支故障定位到有具體哪條線及哪個位置；二是分布電容對交流信號有吸收和旁路作用，因此檢測含有分布電容的線路經常會發生誤測現象。

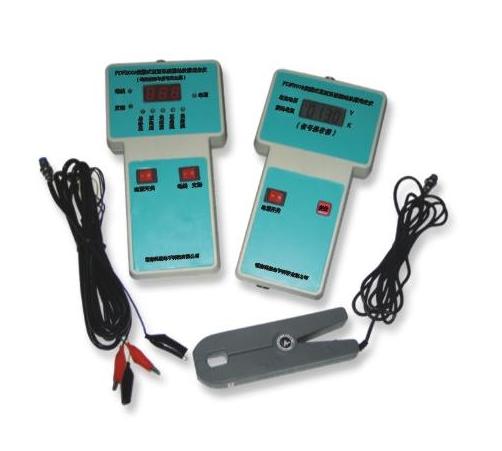

便攜式工作原理有兩大類：一類交流檢測、采用相位自動鎖相、微電腦濾波算法及抗干擾運算處理的模糊識別技術，對分布電容等干擾能有效抑制，具有高精度、高準確性的特點。PDF-2006系列正是基于此項技術的系列產品，性能處于國內領先水平。它能有效地解決接地故障的多樣性及復雜性。例如兩端等阻值接地、直接接地、間接接地、非金屬接地、多點接地、環路接地，有效檢測動態接地及靜態接地。使用該系列產品能有效檢測地檢測，產品適應性強，準確性高。
主要特點：
1. 110V、220V、48V直流系統共享一套直流系統接地故障定位儀。
2. 可以完全排除直流故障，準確將故障鎖定在最小范圍內。
3. 可準確處理正負平衡電阻接地。
4. 信號頻率穩定度：±0.02HZ
5. 采用大、中、小三種電流鉗，滿足不同現場的需要。
6. 能適應交、直流串電引起的接地，環網供電接地，二級管隔離供電接地，高阻接地。
7..　外形小巧，攜帶方便。
8.　采用超低頻信號注入和不平衡電橋完美結合。
技術參數：
1. 適應溫度：﹣10℃～﹢50℃。
2. 母線檢測與信號發生器部分的工作電壓取自直流系統，直流母線電壓范圍：220VDC、110VDC。
3. 母線檢測與信號接收器直接由母線供電，工作電壓為100V～260V，信號接收器采用內部電池供電，工作電壓為9V～13V。
4. 信號發生器輸出信號電壓與頻率：電壓為5VP-P,頻率為0-2.5HZ
5. 接地電阻處理精度：誤差≤10％
6. 功耗：總功率小于10W
7. 重量：1.5kg
8. 接地電阻檢測范圍0～60千瓦
