系統特點

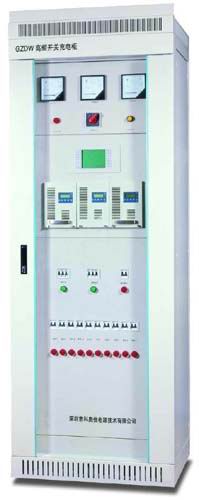

* GZDW系列微機控制高頻直流電源柜，適用于中小型發電廠及變電站，作為高壓開關分合閘、繼電保護、自動控制等所需的直流電源。在無人值守的中小型變電站中，直流屏微機控制器與變電站RTU系統用串行口連接后，經一定的規約轉換將直流電源柜中的遙測量、遙信量經RTU后轉送到中調所，中調所也可以將遙控量和遙調量經RTU后去控制和調節直流電源柜，使直流電源柜實現遠方四遙功能。

* 本系列產品的運用可提高操作電源的可靠性、靈活性及性能指標，計算機控制技術的運用可使操作智能化，為實現無人和少人值守創造條件。因此，智能化的高頻開關式操作電源可滿足電力部門對低壓直流電源的要求，成為操作電源的主流。

* 本系列產品經電力工業部型式試驗和專家鑒定，其各項技術指標均符合ZBK45017-90《電力系統用直流屏通用技術條件》、DL/T459-2000《直流電源屏(柜)訂貨技術條件》和LS(W)30－40JT《微機控制直流電源柜技術條件》等標準的技術要求，產品質量達到國內領先水平。

技術指標

* 輸入電源電壓: 三相380VAC±15％，50Hz
* 輸出直流電壓：220VDC， 110VDC
* 輸出直流電流：5～200A
* 電池額定容量：10～1000Ah
* 浮充穩壓范圍：198～260VDC、99～130VDC
* 均充穩壓范圍：198～280VDC、99～140VDC
* 主充電源范圍：198～300VDC、99～150VDC
* 電流調節范圍：0～100％Ie
* 穩壓精度： ≤±0.5％
* 穩流精度： ≤±0.5％
* 紋波系數： ≤±0.1％
* 整機噪聲： ≤55dB
* 工作方式： 連續工作
* 外形尺寸：

2260mm×800mm×600mm（高×寬×深）
