BHC6M-2型三相可控硅調功調壓器是運用數字電路觸發可控硅實現調壓和調功。調壓采用移相控制方式，調功有定周期調功和變周期調功兩種方式。該控制板帶鎖相環同步電路、自動判別相位、缺相保護、上電緩起動、緩關斷、散熱器超溫檢測、恒流輸出、電流限制、過流保護、串行工作狀態指示等功能。該控制板的觸發有兩種方式：直接觸發可控硅模塊、觸發移相型固態繼電器。BHC6M-2控制板的特點：十位A/D，輸出線性化程度高，輸出起控點低。

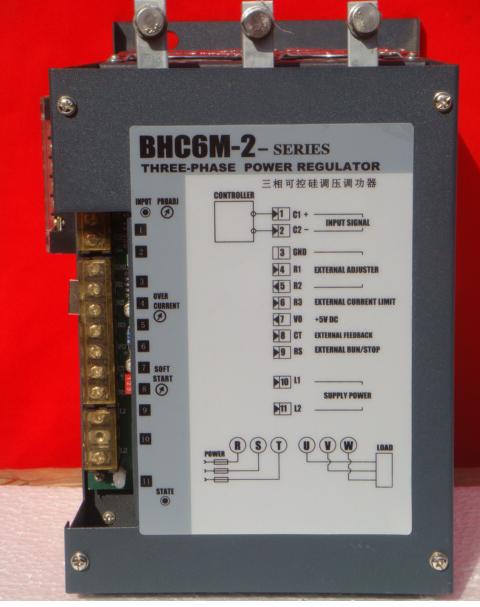

    BHC6M-2系列三相電力調整器（說明書中簡稱BHC6M-2整機）由BHC6M-2觸發板、BHC6M-2專用散熱器、風機、外殼等組成。核心部分使用BHC6M-2控制板與德國西門康可控硅模塊；散熱系統采用高效散熱器、低噪音風機。整機帶有控制板所有的功能。整機電流容量從40A到800A有7個等級。

    該電力調整器與帶0-5V、4-20mA的智能PID調節器或PLC配套使用；主要用與工業電爐的加熱控制、大型風機水泵軟啟動節能運行控制、。負載類型可以是三相阻性負載、三相感性負載及三相變壓器負載；三相負載可以是中心接地負載、中心不接地負載、內三角形負載及外三角形負載。

如：鹽浴爐、工頻感應爐、淬火爐溫控；熱處理爐溫控；玻璃生產過程溫控；金剛石壓機加熱；大功率充磁/退磁設備；半導體工業舟蒸發源；航空電源調壓；真空磁控濺射電源；中央空調電加熱器溫控；紡織機械；水晶石生產；粉末冶金機械；隧道電窯集散溫控系統；彩色顯像管生產設備；冶金機械設備；交直流電機拖動；石油化工機械；電壓、電流、功率、燈光等無級平滑調節，恒壓恒流恒功率控制等領域。

一. 技術規格

1.控制板電源與功耗

電源：380V AC ±10% 50HZ, 要求與負載電源同相位（取線電壓）

功耗：5W最大

外形尺寸：長×寬×高=175×150×40mm

2.控制輸入

4～20mA DC輸入, 接收阻抗120Ω（默認輸入信號，輸入端子C+、C-）

以下三種輸入定貨時需說明（輸入端子也是C+、C-）：

0~10V DC 輸入, 輸入電阻 > 450KΩ

0~5V DC 輸入, 輸入電阻 > 450KΩ

0~20mA DC 輸入, 輸入電阻 > 450KΩ

3.控制輸出方式

調壓控制：連續調壓

調功控制：1、阻性過零調功；2、PWM占空比輸出0~100%

4.調節輸出分辨率（采用十位A/D轉換）：調相0.1°,調功 10ms

5.低起控點

     輸入起控點：4.6mA

調壓時輸出電壓起控點： 8V（中心接地）；15V（中心不接地）

調功時輸出起點：4%（不同調功方式輸出波的個數不同）

6.移相范圍

        0～175°,星型負載（中心點接地）

        0～145°,三角型負載或星型負載（中心點不接地）

7. 控制板現象、故障自診斷及對應LED狀態指示燈（LED位置圖請參考圖一）

7.驅動輸出（兩種方式）

直接觸發可控硅模塊：（接線見圖二A）

可變寬度脈沖：8°～ 120°

驅動電流：150mA

觸發移相型固態繼電器：（接線見圖二B）

可變寬度脈沖：8°～ 120°

電壓：8V

電流：20mA

8.緩起動、緩關斷

調壓控制時帶此功能，時間由P3電位器調整。調整范圍：0.2 ~120秒，緩啟動、緩關斷時間一樣。

9.散熱器超溫保護

70℃溫度開關，常閉接點

動作時間：< 20ms

10.報警輸出（端子位置參考圖一）

當電源缺相、散熱器超溫，負載過電流時動作

規格：1組常開接點，1A 250V AC 純阻

輸出端子：CN8-2、CN8-3

11.調功/調壓切換(選件)

外接開關

U1端：CN9-3端子，GND端：CN9-4端子

U1和GND短路：調壓(出廠設置), 開路：調功

12.串行狀態發送(選件)

電流環串行狀態發送，配DDR-R串行狀態接收器

發送端子：SD+(CN9-1)、SD-(CN9-2)

五種狀態輸出：運行、散熱器超溫、過流、缺相、控制板電源

13.三相相位檢測

三個紅色LED燈指示，自動判別相位

紅燈亮：相電壓正常；紅燈滅：相電壓異常

14.負載電源

三相380V AC ±10% 50HZ

15.負載電流容量

40，80, 150, 225, 300A 400  500A AC

16.風機電源

電壓：220V AC 電流：0.5 A以下

17.工作環境和存儲溫度

溫度范圍：0~40℃

濕度范圍：90% RH最大，無結露

海拔高度：1000 m以下

存儲溫度：-10~55℃

其它要求：通風良好，不受日光直射或熱輻射，無腐蝕性、可燃性氣體

18.安裝形式和要求

壁掛式，垂直安裝

19.絕緣電阻/介電強度

絕緣電阻：  模塊輸出端與外殼，500VDC 20MΩ最小

          控制板電源端與外殼，500VDC 20MΩ最小

          控制輸入端與外殼，500VDC 20MΩ最小

          控制板輸入端與電源端，500VDC 20MΩ最小

介電強度：  模塊輸出端與外殼之間，2000VAC 1分鐘

控制電源端與外殼之間，2000VAC 1分鐘

二. 安裝及使用須知：

l         使用前請認真閱讀本說明書，嚴格按要求接線使用。

l         本電壓調整器是壁掛式，垂直安裝在通風良好，不受日光直射或熱輻射，無腐蝕性、無可燃性的環境中。

l         負載應無短路、局部放電打火等現象，絕緣良好。

l         特別指出：變壓器負載不能空載或輕載運行。

l         散熱器超溫保護后，如要運行，需排除故障后，再送電運行。

l         在使用過程中若發生過流現象，應首先檢查負載有無短路等故障。

l         過流保護：一般地說，過流保護不能完全避免負載短路造成的設備損壞,不能代替快速熔斷器。

l         負載短路保護：用戶需外配快速熔斷器作為短路保護，一般按額定負載電流的1.5倍選擇。

三．             （1）整機裝箱清單表及整機選型單

BHC6M-2整機一臺, 10K 電位器（含刻度盤）兩套, 說明書 1 份。

若需要過流保護、電流限制、狀態發送，還需配DCT1、DDR-R。

（2）整機選型單

       型號例：

      BHC6M-2整機型號：BHC6M-2-42Y-040-NN-00，表示輸入4-20mA，觸發反并聯可控硅模塊，三角形或星型中心不接地負載，電流容量40A，不帶過流報警和限流功能，不帶狀態發送，不帶調功功能。

四、各種功能接線圖

圖一、星型中心不接地負載自動方式接線圖、控制板端子位置圖、選件DCT1接線圖。

各項功能及接線說明：

①     CN5的C+、C-分別接4~20mA信號的正極和負極。

②     電源L1、L2分別接三相電源的任意兩相電壓，即控制板電源取負載電源的任一線電壓380V。

③     出廠時撥碼開關SW1都設置為OFF。

④     CN1、CN2、CN3、CN4為內部引線。

⑤     DCT1功能說明

A． DCT1是功能選件，若需要過流保護功能或者限流功能，都必須配DCT1（訂貨時聲明）。

B． DCTI是反饋電路板，采集負載電流，并傳送給BHC6M-2控制板，接線時應注意CN1端子的正負極（CN1-1是正極； CN1-2是負極）。

C． DCT1標定方法：可用儀表手動將負載電流調節到最大，這時用萬用表直流12V檔測量DCT1的CN1-1（+）和CN1-2（-），若DCT1與BHC6M-2控制板電路連線已經接好，測量BHC6M-2控制板的CN6-6（+）和CN6-1（-），調節DCT1上電位器W1使得測量值是4.8V。

對于那些允許電流隨溫度變化而變化的負載，要等到負載的電流達到最大時再做標定。

若訂貨時已經說明了負載最大電流，那么出廠前一般都做了標定，不用再做標定了

    D、DCT1上的LED在DCT1電源正常時應是常亮的，若不亮檢查DCT1電源供電是否正常。

⑥     起停開關S1功能

S1閉合：待機狀態，此時STATE的狀態是黃燈閃爍。

S1斷開：正常運行。

S1由閉合切換為斷開：STATE變綠燈常亮，調壓方式時調壓器緩起動；調功方式時，直接按輸入信號輸出。

S1由斷開切換為閉合：調壓方式時調壓器緩關斷，關斷完后STATE黃燈閃爍；調功方式時，調壓器急停。

⑦     CN9端子為功能選件。若需要調功調壓一體化功能或者狀態發送功能，都必須帶CN9端子（訂貨時聲明）。

⑧     設備調試時可以按照圖一接線，調試時圖中負載最好用100瓦~200瓦燈泡做為假負載。

⑨     側壁接線盒端子圖：（圖一中CN8、CN9端子引至側壁接線盒，用戶使用，需從側壁接線盒接線）。

圖中報警繼電器輸出是常開接點；調功調壓選擇開關斷開是調壓方式，閉合是調壓功能。

注意：下圖中兩種接線方式在同一個控制板上只能有其一，定貨時需說明要哪種觸發方式。

圖二、控制板與可控硅接線方式

圖三、DDR-R接線圖

各項功能及接線說明：

①     DDR-R的功能：

檢測調壓器的工作狀態，這些工作狀態包括：過流、電源、超溫、運行、缺相，并且每種狀態都對應有一個繼電器作為輸出指示，這些繼電器的一端連接在一起做為一個公共端（圖三中端子5），繼電器為常開接點輸出（1A250V）。

所檢測的狀態及繼電器動作：負載是否過流，若過流則過流繼電器閉合（圖三中開關S1閉合）；

                     控制板電源是否正常，若電源繼電器閉合（圖三中開關S2閉合）；

                     散熱器溫度是否超過70℃，若超過70℃則超溫繼電器閉合（圖三中開關S3閉合）；

                     控制板是否正常運行：若正常運行則運行繼電器閉合（圖三中開關S4閉合）；

                     負載是否缺相：若負載缺相則缺相繼電器閉合（圖三中開關S5閉合）；

另外：可參考上圖三狀態指示的接線方式，每種狀態都接一個指示燈，不同狀態用不同顏色的指示燈來顯示。

②     BHC6M-2和DDR-R之間的數據傳輸線距離不超過15米。

③     此相功能做為功能選件，若選用此功能則定貨時必須聲明。

④     DDR-R上電正常時，圖三中LED應閃爍，并且控制板狀態不同，閃爍的頻率也不同。

圖四、手動及自動時接線方式（設備調試時推薦采用手動接線方式）

各功能及接線說明：

①     自動時，若沒有電壓限制R1和R2必須短路。

②     為調試可靠、順利地進行，一般先接假負載(如：100～200W燈泡)。負載電壓變化應連續、均勻、平穩，與輸入信號成線性關系，各相電壓之間應平衡。對于變壓器負載，應將變壓器一次側斷開后，再接假負載。按最簡接線圖四（圖四中兩種方式均可）接線，進行自動或手動調試，電源電壓應符合調壓器的型號要求。

A．自動調試: 將儀表4~20mA的輸出信號接到C1、C2端，R1、R2短路，按圖四中自動控制接線。綠色輸入燈亮度隨輸入變化，負載電壓也隨輸入均勻變化。

B．手動調整：外接10KΩ手動電位器。電位器的兩個固定端分別接V0、GND端，滑動端接R1端，按上圖的手動控制接線。調整手動電位器，負載電壓調整范圍為0～100%。此時，負載電壓應均勻變化。

圖五、電壓限制及手、自動接線圖

說明：電壓限制功能：BHC6M-2控制板把4～20mA信號轉換成0～5V信號，即當C1，C2輸入是20mA時，R2端是5V。圖（2）中電位器能衰減輸入信號；如20mA輸入時，R1上的電壓能通過調節電位器來改變，電位器就起到限制輸入信號作用了，同樣就能限制負載輸出電壓。

五．不同控制方式時的電壓波形

調壓控制時，采用移相觸發來改變可控硅的導通角，從而改變負載的電壓有效值；如上圖中調壓方式波形圖，在10%時負載電壓有效值是額定電壓有效值的10%。

調功方式有兩種：周波調功和PWM調功。周波調功是變周期調功，最小調功周期是40ms。PWM調功是定周期調功，周期固定是4s。

六．電流限制（功能選件）

按照圖一中DCT1及控制板接線（必須外接R3電位器），撥碼開關SW1-1需撥向OFF；把外接R3電位器調至最�。ㄘ撦d電流變?yōu)?），把儀表手動輸出調到100%，這時調節R3，注意觀察負載電流指示表頭，可觀察到負載電流隨著R3的增大而增大；當負載電流到達要求限制的值時，停止調節R3電位器。限制電流功能設定完成。

右圖中①所示電流限制值是額定電流的60%；

右圖中②所示電流限制值是額定電流的40%。

調功時電流限制功能取消。

使用恒流功能時，撥碼開關SW1-1撥向ON狀態。這時限流功能須從輸入信號進行限制。

七. 過流報警（選件）

按照圖一中DCT1及控制板接線（必須外接R3電位器）；接實際負載調試：

1.撥碼開關SW1-2的設置

SW1-2：ON，過流保護功能工作

SW1-2: OFF，標定過流報警值、過流保護功能取消

2.過流報警值的標定方法

一般，選取過流報警值為最大負載電流的1.5倍。按過流報警值的1/2進行標定。

(1)設SW1-2為 OFF。

(2)手動調節負載電流，達到過流報警值的1/2（若負載電流達不到，可調限流電位器）。

(3)緩慢調整控制板內P2電位器，使狀態燈由綠變成黃色，標定完成。

例如：若最大負載電流為100A，過流報警值選150A，則按過流報警值的1/2即：75A標定。

3.過流報警

(1)設SW1-2為 ON

(2)運行中，負載電流大于過流報警值時，過流報警動作：調節輸出急停、報警輸出接點吸合、STATE狀態指示燈為紅色。

例如：若最大負載電流為100A，過流報警值選150A，按75A標定。運行過程中，負載電流大于150A時，過流報警動作。

4.調功方式時過流報警值的標定

調功方式的過流報警值必須在調壓方式下進行標定。標定后，再轉到調功方式。

5.過流報警的復位

過流報警保護時,狀態燈變成紅色,繼電器動作吸合、輸出停止。需檢查原因排除故障后再啟動。復位方法：1）斷電后重新上電運行

2)或閉合起停開關,置待機狀態，黃燈閃爍；斷開起停開關,系統運行，綠燈亮。

6.注意事項

由于實際負載冷熱阻變化、負載老化、變壓器負載、上電浪涌電流、瞬間電流異常等因素，過流保護動作靈敏度過高容易造成誤動作。進一步可微調P2，反時針調整靈敏度高，動作提前；順時針調整靈敏度低，旋到極限位置時（或置SW1-2為 OFF時）保護被取消。

八.、串行狀態發送（選件）

接線見圖二。配瑞科錦豐DDR串行狀態接收器

電流環串行狀態發送，具有五種狀態輸出：運行、散熱器超溫、過流、缺相、控制板電源。可用于在機柜面板顯示BHC6M-2狀態，或與PLC可編程控制器接口等。

九、調功、調壓一體化技術（選件）

調壓方式具有負載電流沖擊小、適合變壓器控制等特點，但不可避免產生電源污染和降低電網功率因數。過零調功方式避免了調壓方式的不足，但無法限制電流，負載沖擊電流較大。BHC6M-2的調功、調壓功能提供了兩者優點的結合，可根據負載情況方便地切換這兩種工作方式。

U1（USER）外部開關設置：開路時，為調壓；短路時，為調功。

□ CYC：變周期過零調功，最小分辨率為單個周波, 也叫變周期調功。

□ PWM：定周期過零調功，正、負半周對稱。

□ 軟慢CYC：帶緩起/緩關過渡的CYC調功，最小分辨率為15個周波。

□ 軟PWM：帶緩起/緩關過渡的定周期調功。
