LSS-15AX A-1 LSS-15AX C-3

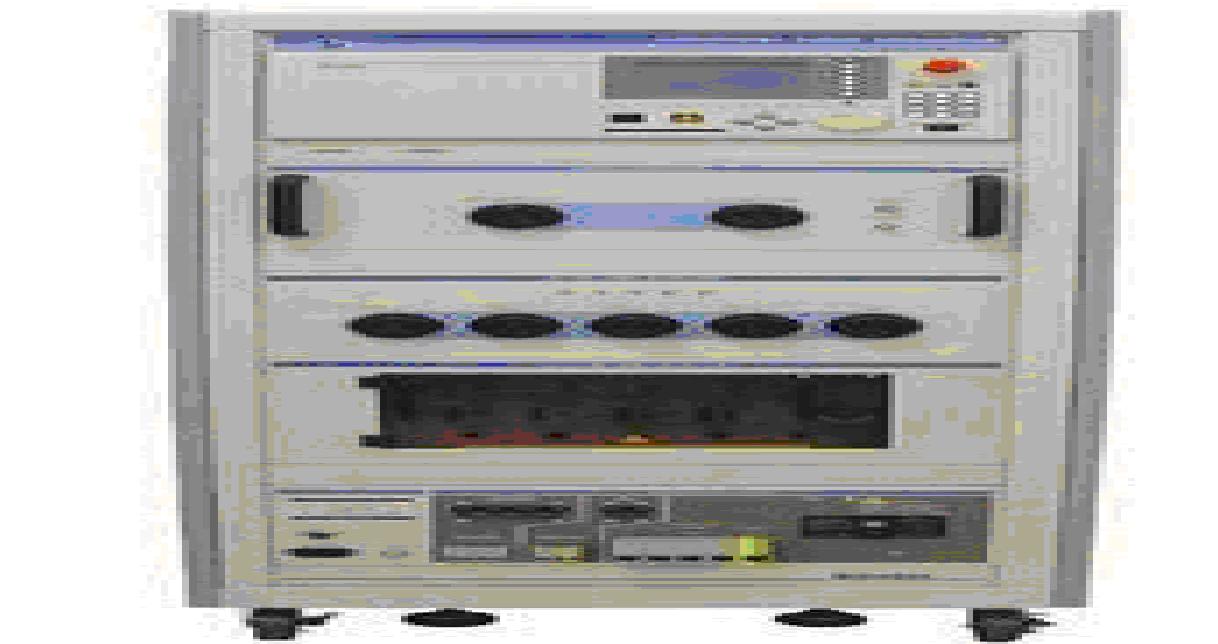

型號：LSS-15AX A-1/A-3/B-1/B-3/C-1/C-3系列
新設計的LSS-15AX完全滿足并超過IEC61000-4-5標準的要求，輸出能力達到15kV，該模擬器也可用作試品在破壞模式下的性能評估。
特點：
• 自動測試
IEC的測試電壓預置于菜單模式里，在沒有外接計算機的情況下也可以進行全部可編程的操作
• 新功能
浮置輸出
波形監測器（峰值監測、擊穿監測）
記憶卡：DOS文件（可選）
用圖解表示的耦合方式
無線遙控器（可選）
• 安全性
專門設計的高壓連接端子
緊急停止功能/安全自鎖
< 浪涌波發生單元 >
• 輸出浪涌電壓：綜合波：15kV（7500A）
10/700μs波：15kV（375A）
• 浪涌重復周期：綜合波：20s（15kV時）
10/700μs波：30s（15kV時）
• 輸出阻抗：綜合波：2Ω
10/700μs波：40Ω
< AC/DC電源線耦合單元 >
• 被試品電源容量：見選購指南
• 耦合相位控制：0°~360°可調（1°為一步）
< 通訊線耦合單元 >
• 線數：2線/4線可選擇
< 自動控制單元 >
• 浪涌波發生單元：浪涌波選擇、極性選擇、10/700μs波限流電阻選擇
• AC/DC電源線耦合單元
耦合模式選擇
耦合器件選擇
• 通信線耦合單元 匹配電阻選擇、2/4線可選擇
< 附加功能 >
• 測試模式：手動、自動
• 波形監視：峰值顯示、擊穿檢出
< 選購指南 >
|
型號
LSS-15AX |
輸出電壓/電流波形 |
AC/DC電源線耦合/去耦網絡 |
通訊線耦合/去耦網絡 |
|
1.2/50μs+8/20μs綜合波 |
CCITT10/700μs通信線浪涌波 |
單相AC240V/30ADC60V/20A |
單相和三相AC600V/50ADC60V/20A |
DC50V/100mA |
|
A-1 |
● |
|
● |
|
|
|
A-3 |
● |
|
|
● |
|
|
B-1 |
● |
● |
● |
|
|
|
B-3 |
● |
● |
|
● |
|
|
C-1 |
● |
● |
● |
|
● |
|
C-3 |
● |
● |
|
● |
● |
