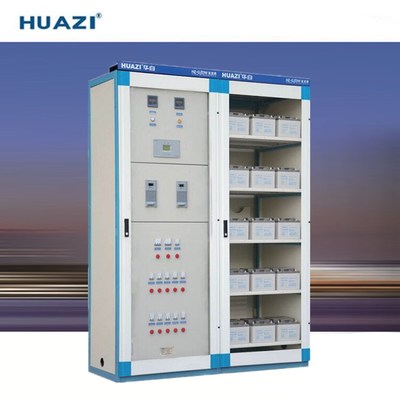

直流屏兩路市電經過雙路交流切換裝置輸入一路交流，給各個充電模塊供電。直流屏充電模塊將輸入單相220V交流電轉換為直流電，給蓄電池充電，同時給合閘負載供電，另外合閘母線通過降壓裝置給控制母線供電。當市電斷電或異常時,由蓄電池放電應急供電;直流屏系統中的各基礎監控單元受主監控的管理和控制，通過通訊線將各基礎監控單元采集的信息送給主監控統一管理。主監控顯示直流系統各種信息，用戶也可觸摸顯示屏查詢信息及操作，系統信息還可以接入到遠程控制，直流屏除基礎的交流監控、直流監控、開關量監控外，還可以配置絕緣監測、電池巡檢功能，用來對直流系統進行全面監控。

HZ-GZDW-2：
1. 兩路交流輸入自動切換，確保系統正常運行；
2. 輸入電壓范圍寬，電網適應性強；
3. 采用HZ-JK02B監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便；
4. 具有周全的系統設置、運行信息查詢及各項告警等功能；
5. 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6. 可擴展蓄電池檢測單組110節、絕緣檢測30路、開關量檢測32路；
7. 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行 ；
8. 內置RS232、RS485兩種通訊接口，可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
9. 支持RTU、CDT、MODBYS、三種通訊規約。

HZ-GZDW-3：
1. 兩路交流輸入自動切換，確保系統正常運行；
2. 輸入電壓范圍寬，電網適應性強；
3. 采用HZ-JK03監控，5.7寸觸摸顯示屏，中文顯示、人機界面友好，觸摸屏點觸式操作；
4. 具有周全的系統設置、運行信息查詢及各項告警等功能；
5. 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6. 整流模塊采用帶電熱插拔，日常維護方便快捷；
7. 可擴展蓄電池檢測2組110節、絕緣檢測240路、開關量檢測160路；可兼容通信電源模塊、逆變電源模塊、直流變換模塊；
8. 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
9. 內置RS232、RS485兩種通訊接口，也可通過后臺監控和運程監控對系統實施“遙測、遙控、遙信、遙調” 四遙功能，實現無人值守；
10. 支持RTU、CDT、MODBUS三種通訊規約。

HZ-GZDW-4：
1. 兩路交流輸入自動切換，確保系統正常運行；
2. 輸入電壓范圍寬，電網適應性強；
3. 采用HZ-JK04監控，全新的組態軟件，彩色7寸(10.4寸)液晶顯示器，觸摸屏點觸式操作，32位真彩顯示，刷新速度快、操作直觀、人性化設計，可長期工作在長亮狀態；完善的真人語音報警系統；
4. 具有周全的系統設置、運行信息查詢及各項告警等功能；
5. 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
6.  整流模塊采用帶電熱插拔，日常維護方便快捷；
7. 可控制整流模塊最多26臺；可擴展交直流檢測2個單元、絕緣檢測240路、蓄電池檢測2組110節、開關量檢測 160路；可兼容逆變電源模塊、直流變換模塊；
8. 32M超大存儲空間，系統內置USB接口，具備多重打印輸出系統；
9. 系統采用多級密碼權限管理，限制未受權人員的操作，確保系統安全可靠運行；
10. 內置RS232、RS485及以太網通訊接口，也可通過后臺監控和遠程監控對系統實施“遙測、遙控、遙信、遙 調”四遙功能，實現無人值守；
11. 支持RTU、CDT、MODBUS、IEC四種通訊規約選擇；
12. 可根據用戶需求，定制系統使用功能與顯示圖文、增設GPS短信報警功能

1) 海拔高度: 不超過2000m ；
2) 環境溫度: -10℃~+40℃；
3) 相對濕度: ≤90％(25℃) ；
4) 地震烈度: 不超過8度；
5) 設備限在室內工作，且通風良好；
6) 室內應無腐蝕金屬和破壞絕緣的有害氣體；
7) 安裝垂直傾斜度: 不超過5°；
8 微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
9) 無強電磁場干擾與劇烈振動。
