應用在中小型發電站的發電機保護系統，取代傳統的繼電器式保護裝置，一個保護器可替代六個以上傳統繼電器，延時控制，以PIC單片機為核心，對發電機的過流、過壓、欠壓、過載、短路、飛車保護等精度高，穩定性、可靠性好！

使用范圍
     在電力系統中，為了系統的安全和穩定，必需對電流、電壓、頻率等電能參數進行保護。傳統的繼電器式保護裝置，都存在精度不高，穩定性、可靠性差，整定麻煩，安裝繁瑣的缺點。深圳旭振電氣成功研發的行業領先的發電機過流過壓保護器，以其高集成度、高穩定性、高可靠性、高性價比的巨大優勢，在發電機、變壓器、線路保護等技術領域具有廣泛的影響力與市場占有率！

產品詳情

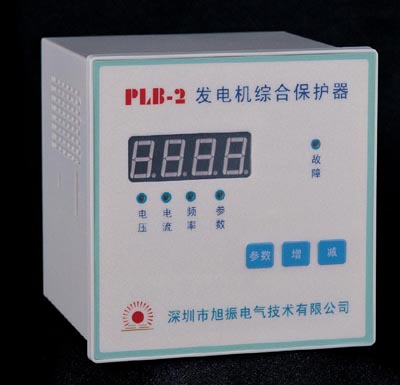

產品型號：PLB-2發電機綜合保護器

主要功能特點：
1、精度高、穩定性、可靠性好。
2、集中控制、接線簡單、安裝簡便。
3、取代傳統的多個繼電器保護模式。
4、具有過流、過壓、欠壓保護功能。
5、具有飛車、短路、低速保護功能。
6、對電流的保護采用反時限控制。
7、所有的參數都有密碼保護，防止隨意修改。
8、故障指示燈，蜂鳴器告警，數碼顯示三維故障判斷。
9、外型尺寸： （長）112×（寬）112×（深）108mm

功能介紹

1．過壓保護

   系統運行中，不管并網以否當發電機電壓連續高于設定過壓保護值一定時間（此時間可設定）時，保護器判為“過壓”故障。保護器都發出常規“跳閘”命令，“故障” 繼電器動作，同時發出常規告警信號（斷續蜂鳴告警聲、故障指示燈亮），數碼顯示自動切到電壓值顯示狀態，實時顯示此時的電壓值，同時電壓指示燈閃爍。延時（參數12）設定的一段時間后，如發電機電壓恢復正常，則解除告警信號，繼電器斷開，退出故障狀態。
注意：任何故障狀態都可以人工提前退出，按一下《參數》鍵（即使沒有進入?yún)��?shù)狀態也一樣）幾秒后即退出故障狀態，用《增》、《減》鍵可以解除蜂鳴告警聲，但不能提前退出故障狀態。

2．欠壓保護

   發電機電壓連續低于設定欠壓保護值時，保護器判為“欠壓”狀態。并網前“故障”繼電器不動作，但發出常規告警信號，在沒有其它故障時，數碼顯示自動切到電壓值顯示狀態，電壓指示燈閃爍。發電機電壓正常后，自動退出故障狀態。并網后，如果參數01選擇為欠壓需要跳閘（LUYY）時，那么欠壓象過壓一樣處理，發常規“跳閘”命令和常規告警信號，進入故障狀態。如果參數01選擇為欠壓不需要跳閘（LUNO）時，那么欠壓保護跟并網前一樣僅發出常規告警信號。另外欠壓保護可以關閉，當欠壓設定選擇低于額定電壓的50%時（49%）關閉此功能。

3．過載保護

并網運行中，發電機三相電流中最大一相電流連續大于過載設定值（102%～110%Ie）一定時間（此時間較長可設定）時，保護器判為“過載”故障，過載繼電器動作同時發出常規告警信號，通知現場人員發電機過載了，數碼顯示自動切到電流值顯示狀態，同時電流指示燈閃爍。當參數02選擇為過載不需要跳閘（LLNO）時，“故障”繼電器不動作。此時退出“過載”狀態只有兩種辦法：1）減少發電機電流至額定電流的90%（90%Ie） 以下，稍后即能退出，電流越小，退出越快。2）按一下《參數》鍵強行退出“過載”狀態。
當參數02選擇為過載需要跳閘（LLYY）時，除過載繼電器動作外同時發出常規“跳閘”命令和常規告警信號，“故障” 繼電器動作。此時“過載”處理和退出跟下面的“過流”差不多。同樣可以人工用《參數》鍵提前退出故障狀態。
保護器有反時限控制功能，設實測電流減過載設定值的差與百分之一額定電流（1%Ie）的比為N，過載設定時間為Tas，那么實際過載時間Ta為：Ta=Tas/(1+N/50)。過載時間Ta計時是累加的，計時中間允許中斷，但當最大一相電流小于90%Ie時，計時將減少，直到減至0為止（電流每小1% Ie，Ta計時減少速率為標準計時的1/50，即如果最大一相電流為40%Ie時，那么過載計時將在同樣時間內減至0）。

4．過流保護

并網運行中，發電機三相電流中最大一相電流連續大于設定過流設定值（110%～150%Ie）一定時間（此時間可設定）時，保護器判為“過流”故障，發常規“跳閘”命令和常規告警信號，“故障” 繼電器動作。數碼顯示自動切到電流值顯示狀態，顯示跳閘時刻的電流值，同時電流指示燈閃爍。延時設定的一段時間后，自動解除告警信號，退出故障狀態。同樣可以人工提前退出故障狀態。過流保護也是反時限控制，在設定的過流延時跳閘時間的基礎上，保護器根據“溫升相等”原則自動修改過流動作時間，過流越大，則保護動作也越快。計算方法如下：
設實測電流減過流設定值的差與百分之一額定電流（1%Ie）的比為N，過流設定時間為Tbs，那么實際過流時間Tb為：Tb=Tbs/(1+N/40)。過流時間Tb計時也是累加的，計時中間允許中斷，但當最大一相電流小于75%Ie時，計時將減少，直到減至0為止（電流每小1% Ie，Tb計時減少速率為標準計時的1/40）。
過載保護與過流保護是同時進行的，當實際電流大于過流設定值時，過流計時開始，但過載計時不中斷繼續進行，誰先達到設定值，誰先動作。

5．短路保護

當發電機三相電流中最大一相電流達到短路設定值（1.8～3.0Ie）時，保護器判為短路故障，故障繼電器立即動作，其它處理與過流故障類似。注意電流顯示值為跳閘前的電流值。

6．低速保護

“并網”前，低速不保護�！安⒕W(wǎng)”后，在某些小型電網，發電機轉速可能不穩定，當發電機轉速小于低速設定值（45.0HZ～49.5HZ）時保護器判為“低速” 故障，發常規“跳閘”命令和常規告警信號，“故障” 繼電器動作。數碼顯示自動切到頻率值顯示狀態，實時顯示當時的頻率值，同時頻率指示燈閃爍，延時設定的一段時間后，如果發電機沒有轉為“飛車”則自動退出故障狀態。同樣可以人工提前退出故障狀態。低速保護功能可以選擇參數03為取消低速保護（Fd--）去除。

7．過速（飛車）保護

過速（飛車）保護同樣分“并網”前和“并網”后，“并網”前過速我們通常叫“飛車”，在系統甩負荷以及保護跳閘后, 原動機能量來不及關小，發電機可能出現飛車現象。“并網”前當本保護器確認發電機頻率（轉速）超過設定值（55.0HZ～75.0HZ）時判為“飛車”故障，發常規告警信號，同時“故障” 繼電器動作（不是用來“跳閘”，而是用來向外界報警）。
“并網”后，在某些小型電網，發電機轉速可能不穩定，當發電機轉速大于過速設定值（50.5HZ～55.0HZ）時保護器判為“過速” 故障，發常規“跳閘”命令和常規告警信號。故障其它處理與“并網”后“低速” 故障處理一樣。

8．電壓輸入線掉線

當電壓輸入線掉線或發電機電壓為零判為“掉線”故障，故障繼電器不動作，但發出常規告警信號。在沒有其它故障時數碼顯示自動切到頻率顯示狀態。電壓、頻率顯示都為0000。電壓輸入正常時自動退出故障狀態。

技術指標

1、適用范圍：發電機、變壓器、線路的保護。
2、輸入信號
   A、電壓：高壓100V、低壓230V或400V
   B、電流：標稱5ACT電流信號。
3、輸出信號：繼電開關信號（常開）
觸點容量：AC380V/3A   AC220V/5A   DC110V/0.8A    DC220V/0.2A
4、電壓測量精度：不低于±1%
5、電流測量精度：不低于±1%
6、頻率測量精度：不低于±0.01%
7、工作電源：交流150V~360V 直流200V~250V
8、功耗：小于6W
9、工作環境
    環境溫度：-20℃～﹢50℃
    相對濕度：不大于90%（40℃）
    海拔4000米以下地區
10、外型尺寸：（長）112×（寬）112×（深）108mm
11、開孔尺寸：114×114 mm
