產品詳情
| 功能： | 用于測量1A…300A（AC）交流電流；原、副邊電氣隔離。 | ||||
| 請點擊"PDF文件“下栽產品說明書 | |||||

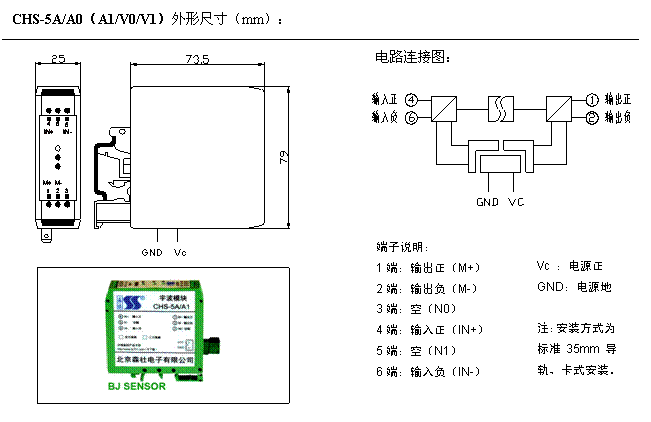

| CHS-A系列…交流電流變送器： | |||||
| 型號 | 額定電流 | 輸出信號 | 電源 | 窗口 | PDF文件 |
| IN（Aac） | VM/IM（dc） | Vc（V） | mm | 點擊下栽 | |
| CHS-5A/# | 5 | #（A0/A1V0/V1） | 24 | 端子 | PDF文件 |
| CHS-5A3/# | 5AX3 | #（A0/A1V0/V1） | 24 | 端子 | PDF文件 |
| CHS-1AS/# | 1 | #（A0/A1V0/V1） | 24 | φ20 | PDF文件 |
| CHS-2AS/# | 2 | ||||
| CHS-5AS/# | 5 | ||||
| CHS-10AS/# | 10 | ||||
| CHS-20AS/# | 20 | ||||
| CHS-50AS/# | 50 | ||||
| CHS-100AS/# | 100 | #（A0/A1V0/V1） | 24 | φ20 | PDF文件 |
| CHS-200AS/# | 200 | ||||
| CHS-300AS/# | 300 | ||||
| 注：“#”為額定輸出信號值，由符號A0、A1、V0、V1表示，見下表： | |||||
| 符號“#” | A0 | A1 | V0 | V1 | |
| 輸出值（DC） | 0~20mA | 4~20mA | 0~5V | 1~5V | |
| CHS-A系列…交流電流變送器通用參數： | |||||
| 制造原理 | 傳感器+變送器原理制造 | ||||
| 額定電流 | 1A…300A（AC 50Hz/400Hz） | ||||
| 輸出信號 | A0=0~20mA、A1=4~20mA、V0=0~5V、V1=1~5V（DC）任選 | ||||
| 精度 | 0.5% | ||||
| 響應時間 | <350mS | ||||
| 線性度 | <0.5% | ||||
| 電源電壓 | 24V（±5%） | ||||
| 電源耗電 | 60mA+Im（輸出電流） | ||||
| 絕緣電壓 | 在原邊與副邊電路之間：3KV…6KV有效值/50Hz/1分鐘 | ||||
| 工作溫度 | -25 …+85℃ | ||||
| 安裝方式 | 標準35mm導軌卡式安裝 | ||||
| 應用： | 各種電源、電焊機、工業自動化控制、電氣傳動、變頻器、電機伺服系統、 | ||||
| 電力系統、鐵路信號及機車、整流系統、軍用裝備等工業及軍用技術領域。 | |||||
