M1雙排0.25--1W非穩壓 模塊電源
所屬類別：電源產品分類>>模塊電源(DC/DC)
電子信箱：1250122933@qq.com
聯系電話：020-36967126
聯 系 人：潘全晃
更新時間：2010-8-4 8:59:31
明銳定電壓輸入非穩壓輸出電源模塊系列

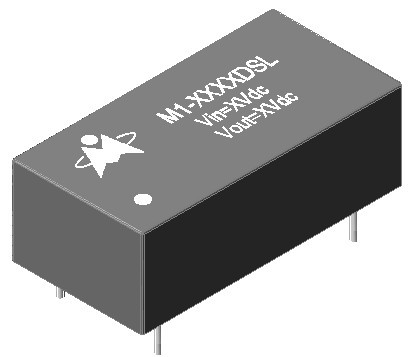

型號：M1-053.3DSL(H) DC-DC電源模塊
封裝形式：雙列直插式（DIP 14PIN）：外形尺寸:(L*W*H）20.32*10.16*6.85mm
|
★定電壓輸入非穩壓輸出，輸出功率1W |
★高轉換效率達80%以上（典型值） |
|
★輸入電壓范圍：5Vdc±10% |
★國際標準引腳方式 |
|
★輸出電壓：3.3Vdc±5% |
★100%高溫燒機老化測試，高可靠度 |
|
★低紋波系數和低靜態電流 |
★符合UL94-V0標準 |
|
★內置輸入輸出濾波器 |
★工作溫度：-40℃---+85℃，自然冷卻 |
|
★輸入輸出隔離高壓1KVd/3KVd |
★可根據可戶需要設計特殊規格產品 |
適用：主要用于大功率開關電源作為穩定輸入電源的場合，即當二次電源使用，還適用于數字信號稱處理電路以及電壓穩定度要求不高的的模擬電路，特別適用于分布式電源供電系統及使用小功率電源供電的電路。行業舉例：工控行業、儀器儀表、智能變送器、傳感器、網絡通訊設備等領域。
該系列所有型號如下：
|
單排 單輸出系列 |
單排 雙輸出系列 |
單排 獨立雙輸出系列 |
雙排 單輸出系列 |
雙排 雙輸出系列 |
雙排 獨立雙輸出系列 |
|
M1-053.3SSL(H) |
M1-053.3SDL(H) |
M1-053.3SL |
M1-053.3DSL(H) |
M1-053.3DDL(H) |
M1-053.3DL |
|
M1-0505SSL(H) |
M1-0505SDL(H) |
M1-0505SL |
M1-0505DSL(H) |
M1-0505DDL(H) |
M1-0505DL |
|
M1-0509SSL(H) |
M1-0509SDL(H) |
M1-0509SL |
M1-0509DSL(H) |
M1-0509DDL(H) |
M1-0509DL |
|
M1-0512SSL(H) |
M1-0512SDL(H) |
M1-0512SL |
M1-0512DSL(H) |
M1-0512DDL(H) |
M1-0512DL |
|
M1-0515SSL(H) |
M1-0515SDL(H) |
M1-0515SL |
M1-0515DSL(H) |
M1-0515DDL(H) |
M1-0515DL |
|
M1-1205SSL(H) |
M1-1205SDL(H) |
M1-1205SL |
M1-1205DSL(H) |
M1-1205DDL(H) |
M1-1205DL |
|
M1-1212SSL(H) |
M1-1212SDL(H) |
M1-1212SL |
M1-1212DSL(H) |
M1-1212DDL(H) |
M1-1212DL |
|
M1-243.3SSL(H) |
M1-243.3SDL(H) |
M1-1215SL |
M1-243.3DSL(H) |
M1-243.3DDL(H) |
M1-1215DL |
|
M1-2405SSL(H) |
M1-2405SDL(H) |
M1-2405SL |
M1-2405DSL(H) |
M1-2405DDL(H) |
M1-2405DL |
|
M1-2412SSL(H) |
M1-2412SDL(H) |
M1-2412SL |
M1-2412DSL(H) |
M1-2412DDL(H) |
M1-2412DL |
(備注：產品型號中的“L”代表隔離1KV直流高壓，“H”代表隔離3KV直流高壓.)
我公司DC-DC電源產品的封裝和引腳定義均符合國際標準，具有體積小、轉換效率高、高可靠性等特點，特別符合現代電子系統電源設計中對電源產品性能指標及封裝尺寸的要求；而且我司是自主研發生產，可根據可戶需要設計特殊規格產品，價格合理，歡迎新老客戶聯系洽談。
具體產品規格書請登陸我公司網站：www.gzmingrui.com
