ZX-3多值電阻器

公司名稱：濰坊華光高科電子有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：wfhuaguang@126.com
聯系電話：0536-8222888
聯 系人：yuziliang
更新時間：2010-11-18 7:37:53

產品詳情

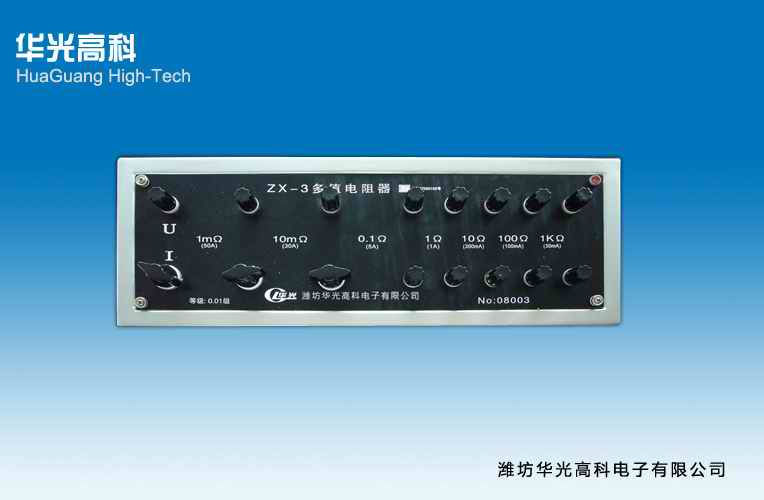

ZX-3多值電阻器

ZX-3多值電阻器是我公司針對各種多功能標準源開發的高精度，高穩定性的電阻量具，可以將大電流轉換成為相對應的電壓值，從而方便了多用表的精確測量。電阻器中使用的開關是封閉的，電刷不需要清洗，接觸壓力小，壽命長，變差小。支座采用高絕緣工程塑料制成，整機絕緣性能好，精密線繞電阻元件均采用優質漆包錳銅合金線以無感繞制，并經過嚴格的處理，具有長期高度穩定性。本電阻器符合國際ZBY162-83交直流電阻器專業標準。

ZX-3多值電阻器廣泛適合于工廠、學校和科研單位作電阻測量和其他實驗之用，并可供直流電路中作精密調節電阻、電流調節和分壓之用。

◆主要技術指標

1、ZX-3多值電阻器的阻值

電阻器阻值（單位Ω）	最大電流（單位A）	精度(%)
1000	0.03	0.01
100	0.1	0.01
10	0.3	0.01
1	1	0.01
0.1	5	0.01
0.01	30	0.01
0.001	50	0.01

2、電阻器的參考溫度（保證準確溫度）和標稱溫度（使用溫度）應符合：

參考溫度（℃）	標稱溫度（℃）
20±1.5	20±15

3、電阻器的參考相對濕度和標稱相對濕度范圍應符合：

參考相對濕度范圍	標稱相對濕度范圍
40%～60%	25%～80%

4、電阻器的參考功率、標稱功率和極限功率

參考功率	2W
標稱功率	1.5W
極限功率	9W

5、在參考溫度、濕度和在參考功率的條件下，每只電阻器的準確度為0.01%

6、溫度和功率在參考條件下，相對濕度超過參考范圍，但在標稱范圍之內，由于相對濕度變化引起的附加誤差不應超過相應一個等級指數值。

7、相對濕度和功率在參考條件下，溫度超過參考范圍，但在標稱范圍之內，由于濕度變化引起的附加誤差不應超過相應一個等級指數值。

8、溫度和相對濕度在參考條件下，功率超過參考功率范圍，但在標稱功率范圍之內，由于功率變化引起的附加誤差不應超過相應一個等級指數值，并能經受2小時極限功率作用。當電阻器恢復到參考條件以后，施加極限功率作用前后的電阻器實際值變化不應超過相應一個等級指數值的10%。

9、電阻器由于每只開關的變動而引起的電阻值變差不應超過0.0005Ω

10、電阻器的電路與外殼之間的絕緣電阻應大于100MΩ。

11、電阻器的電路與外殼之間應能耐受45Hz～60Hz交流電壓歷時一分鐘的實驗而不擊穿。電壓值為2000V

12、多值電阻器型號為ZX-3，外形尺寸為318×238×105（單位mm），質量為1.5Kg。
