產品介紹：

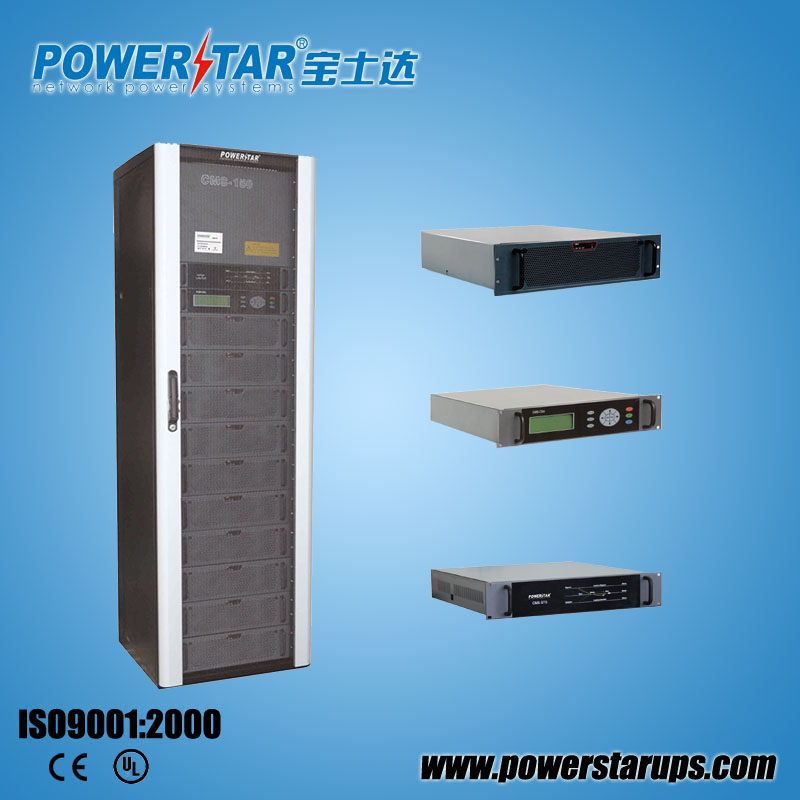

寶士達CMS系列工業級非隔離型模塊化UPS不間斷電源系統，是為滿足電力系統的更高要求而設計的高可靠性產品。該系統采用獨創的在線式三變換結構，三進單出、三進三出等運行方式，功率模塊內置交流隔離變壓器，使輸入市電、電池組和交流輸出三者之間相互隔離，因此可為負載提供高品質正弦波輸出和全方位的保護；該電源系統由多臺獨立的功率模塊并聯，在無主同步的條件下運行，實現了N+X并聯冗余備份工作，大大提高了系統的整機可靠性；該電源系統能方便靈活的與用戶現有的大容量220V電池組相匹配使用，節省了用戶對電池組的投資和維護；該電源系統具有完善的自我檢測和保護功能、大屏幕LCD顯示、智能化的“人-機”對話菜單及遠程監測監管功能。該電源系統使用了業內獨創的“模塊休眠”技術，不論帶載量的多少，均可使整機實際運行效率始終保持在95%，是目前業內體積最小、效率最高、能耗比最低、功率密度最大的產品，并具有極高的性價比。
（1）靜態開關
靜態開關模塊主要用于逆變輸出和交流旁路電源之間的快速切換，以全面提高系統的供電安全性和可靠性，接收兩組AC輸入，選擇一組輸出，在線工作情況下，靜態開關將功率模塊逆變輸出連接到系統輸出上，如果功率模塊在某一特定時間內不能夠提供足夠的電壓，靜態開關將立即切換到旁路電源。
靜態開關采用混合型控制技術，采用可控硅和交流接觸器并聯方式工作，它既解決了切換時間問題，又提高了靜態開關的抗沖擊和抗短路能力，使系統的可靠性、穩定性大大提高。內部具備自檢功能；互鎖功能；系統輸出異常保護功能；瞬間掉電保護功能；輸出過載、短路保護功能。具備RS485通信功能，在線更換不影響對負載供電。它還具備UART通信功能，可與系統監控、模塊單元進行通信，隨時發送和接收工作指令及各種告警信息。
（2）系統監控
系統監控位于機柜的偏上方，通過顯示、操作面板，可以方便地了解系統的工作狀態，查詢參數及各種事件信息。系統安裝完后，用戶對系統的所有操作都可以通過監控器的操作面板完成。
系統監控對系統數據采集由雙核16位處理器完成。顯示器采用128×240的VDF技術，顯示清晰靚麗。采用6鍵導航、3鍵操作的菜單形式，操作簡便靈活。可提供RS232、RS422、RS485通訊接口，標配TCP/IP擴展卡進行遠程網路監控及多路干接點輸出。
（3）功率模塊
功率模塊采用多制式在線式雙變換技術，將市電整流、濾波、穩壓后變換為直流電，該直流電在為后級逆變電路供電的同時又對電池組進行充電和管理，后級逆變電路為一高效率的三階正弦波調制電路，再將直流電重新逆變?yōu)榻涣麟姡瑸樨?fù)載提供穩壓、穩頻、持續、可靠的電源。其交流輸入為三相或單相市電，輸出直流為±384V為專用電池組充電，輸出交流為三相或單相正弦波交流電壓。
模塊內部具有開機自檢功能、交流輸入過/欠壓保護、交流輸出過/欠壓保護、輸出過載保護、短路保護、過溫保護、輸出異常自動脫離保護、電池過放電保護等。
模塊具備完善的保護功能及智能通信接口，可與系統監控器進行通信，隨時發送和接收工作指令及各種告警信息。
模塊內部具備完整的UPS功能，集整流、逆變、充電和控制于一體，不需要外接同步控制信號或其他控制手段，模塊即可正常工作，減少了系統運行瓶頸，提高了可靠性。
有效的模塊防塵設計：IP防護等級為（IP30）、正面防護面網和濾網可在線拆卸清洗、可以在惡劣的環境中使用。
·應用領域：
數據處理中心、服務器系統、ISP服務商、通信系統、核心網絡設備、電信、金融、證券、保險、政府、稅務、交通、醫療、企業等。
·性能特點：
CMS系列模塊化UPS系統不僅具有并聯冗余的特性，可以完全取代傳統的1+1、2+1并機系統，而且是一個“綠色電源”方案，具有高輸入功率因數、低諧波失真、高效率以及高穩定性和可靠性的優點，配合功能強大的監控軟件及全面的通訊界面，適合精密設備及機構，尤其電信、電力行業的應用。
■冗余性：CMS系統為并聯冗余UPS電源，三進單出或三進三出等多制式運行。系統為模塊式結構，由靜態開關模塊、系統監控模塊和1到N個功率模塊并聯組成。系統容量有60KVA、100KVA、150KVA、200KVA、240KVA、480KVA，功率模塊為6KVA、10KVA、15KVA、20KVA四個功率范圍，用戶可根據負載大小隨意選擇，功率模塊采用熱插拔模式隨意進行擴充、更換；
■擴展性：CMS系統結構極具彈性，為冗余可升級系統，N+X冗余，可根據用戶需求進行在線升級擴容。功率模塊的設計概念是在系統運行時可隨意移除和安裝而不影響系統的運行及輸出，使投資規劃實現“隨需擴展”，讓用戶隨業務發展實現“動態成長”既滿足了后期設備的隨需擴展，又降低了初期購置成本；
■可用性：CMS系統具有超強的并聯功能，是高端UPS技術的領先代表，其平均無故障時間值（MTBF）是傳統UPS的1.5倍，平均無重大故障值（MTBCF）是傳統UPS系統的3倍，平均修復時間值（MTTR）在系統正常運行狀態下僅需5分鐘；
■靈活性：CMS系統的電池組（±384V）由系統中所有UPS模塊共享（包括充電和放電）。其可按用戶需求使用一組電池或并聯多組電池來增加系統備用時間。CMS系統采用靈活的電池接入方式，減少了電池電壓和數量，提高了電池組的使用壽命；
■安全性：CMS系統的功率模塊采用三相五線輸入。CMS系統在線運行時，無論三進單出、三進三出、單進三出或單進單出工作方式，無論輸出的負載是否平衡，輸入市電的零線均無電流、無電壓，因此可以滿足各類關鍵設備對零地電壓的安全要求；
■環保性：CMS系統的PFC電路使用先進有源平均電流控制技術，可達到輸入電流總諧波失真（THDI）只有5%，同時單位輸入功因PF=0.999。線性負載條件下，極大降低電網污染，有效減少電網負荷和電源損耗，整機效率高達93%以上，大幅節省能源；
■管理性：CMS系統內置完善的電源分析及多種通訊接口，配備智能化監控軟件，通過各種通信接口與管理員進行雙向互動溝通，使管理員隨時對系統進行遠程監控，對一些異常現象進行預處理，使系統始終平穩可靠運行；每個模塊內部設置專門的充電整流器，可靠性高，無高頻雜波，避免高頻波對電池壽命的影響；避免電池在充電時過熱，延長了電池的使用壽命；系統監控可自動對電池組進行均浮充轉換和限流充電；可設置均浮充電壓和充電限流值；具備溫度補償和自放電檢測功能；
■維護性：CMS系統采用了先進的UPS模塊熱插拔技術，單體模塊可任意在線投入或退出并聯單元，無需停電操作。實現了并聯系統的在線維護，同時該操作無需專門的儀器和技術即可進行。
