作用

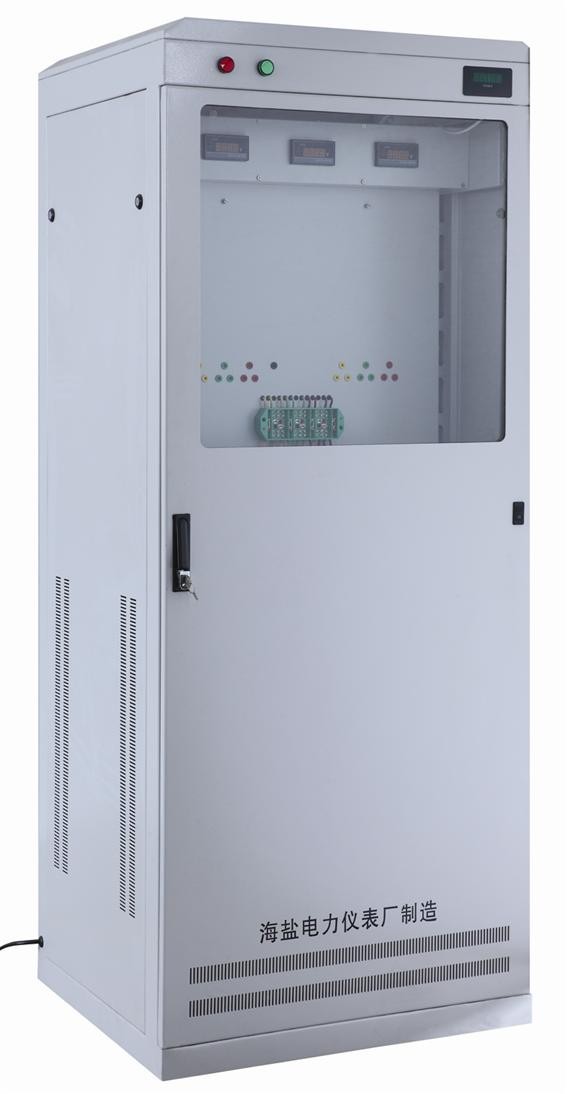

海儀HY7372電能計量現場接線模擬裝置采用程控信號源，由計算機控制設置現場計量接線中的各種錯誤，錯誤方式除了三相三線表、三相四線表常見錯誤以外，還有PT一次、二次斷相，PT一次、二次極性接反，CT一次、二次短路，CT一次、二次極性反接，三線表的電流為三線制或四線制，四線表的電流為四線制或六線制，所有錯誤可以隨意組合。電壓回路可設置為V/V型或Y/Y型接線方式。實時顯示向量圖，并可在計算機上直接改正錯誤接線，計算機記錄改線過程及改正后的向量圖，給出電量計算公式及更正系數，本產品是電能計量人員培訓、考試和教學實驗的理想設備。
主要特點
1、采用程控信號源，電流、電壓、相位穩定，可靠，便于查線判斷。
2、電壓接線方式可選用常規的V/V型外，增加了Y/Y型接線方式，錯誤接線設置更加靈活。
可以設置幾乎現場接線的所有錯誤。
3、采用計算機控制，所有錯誤均由計算機設置，可以直接在模擬屏上改線，也可以在計算機上模擬改線
4、具有電流開路、電壓短路報警保護功能，裝置更加可靠。
5、三線四線轉換只需簡單轉動掛表板即可，無需進行換板換箱或者調整裝置位置等復雜操作

主要功能
1、采用程控信號源，電流、電壓、相位穩定，可靠，便于查線判斷。
2、電壓接線方式可選用常規的V/V型外，增加了Y/Y型接線方式，錯誤接線設置更加靈活。
可以設置幾乎現場接線的所有錯誤。
3、采用計算機控制，所有錯誤均由計算機設置，可以直接在模擬屏上改線，也可以在計算機上模擬改線
4、具有電流開路、電壓短路報警保護功能，裝置更加可靠。
5、三線四線轉換只需簡單轉動掛表板即可，無需進行換板換箱或者調整裝置位置等復雜操作。

6、可模擬電壓三相三線V/V型接線方式。
7、可模擬電壓三相三線Y/Y型接線方式。
8、可模擬電壓三相四線接線方式。
9、可模擬三相電壓接入電能表電壓端子的狀態6種。
10、可模擬三相三線電壓斷線狀態，PT一次8種、二次8種。任意組合起來共64種。
11、可模擬三相三線電壓斷線狀態，PT一次8種、二次8種。Y/Y型接線8種。
12、可模擬三相四線電壓斷線狀態，16種。
13、可模擬三相三線中四線情況下A、C相電流接入電能表電流元件端子的方式共8種，三線情況下電流接入電能表電流元件端子的方式共6種。
14、可模擬三相四線中六線情況下電流接入電能表電流元件端子的方式共48種，四線情況下電流接入電能表電流元件端子的方式共24種。以上錯誤接線方式可任意組合。錯誤接線方式全部由計算機設置。
15、具有電壓互感器二次回路短路報警、電流互感器二次回路開路報警功能。

原理
 模擬裝置由控制電路、數字信號源、功率放大器、升壓器、升流器、PT、CT、故障設置電路及測量反饋回路組成。
 控制電路接收計算機設置的接線方式、電流幅值、相位等命令，控制信號源、故障設置電路工作，測量反饋回路將測量結果通過控制電路傳送給計算機，計算機畫出矢量圖。
 改線命令由計算機發送給控制電路，控制電路根據計算機送來的命令，改正接線，并由計算機監視實時矢量圖。
 常見錯誤接線也可以在模擬屏聯合接線端子上直接改線
技術參數
項目名稱 參數
額定輸出電壓 三線V/V型100V、Y/Y型57.7V四線220V； 調節細度優于0.1%
額定輸出電流 5A 調節細度優于0.1%
移相范圍 0º～360º 調節細度優于0.5º
電源 單相AC220V±10%/50Hz
功耗 不大于1kw
工頻耐壓 2kV 1min
使用條件 室內使用、水平放置、空氣清潔、無粉塵及腐蝕氣體。
環境溫度 -5ºC～40ºC
相對濕度 在40ºC時不超過50%，但在較低的溫度下可允許有較高的相對濕度。
