一、作 用
PITE3835直流系統接地故障查找儀能快速查找電氣中的接地、混線等故障，對絕緣狀態不好的“虛接地”(虛接地電阻可達一兆歐）同樣能訊速查找。

二、功 能
接地故障點定位查找功能
測量設備的絕緣狀況，當絕緣破損，電阻降到規定要求之下時，可以進行絕緣接地查找，找到絕緣破
損處，從而進行相應的處理。

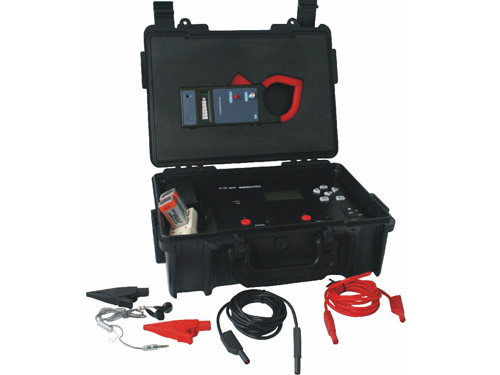

系統組成：絕緣接地分析儀主機
鉗形接收器
基本原理：信號發生器對被測對象及對地故障電流，之間發射一個1Hz～500Hz低頻電壓信號，在故
障點處產生一個泄露電流，接收器接收故障電流，根據故障的大小顯示在LCD上。
絕緣測試功能
可測量、記錄設備的絕緣狀態
數據管理功能
配合微機數據處理、可描述設備狀態曲線。
對設備的絕緣狀態動態跟蹤。
及時發現絕緣缺陷、預測設備絕緣壽命。
三、特 點
 集絕緣測試與故障點查找為一體。
 兼有可設置多頻率、多電壓的信號發生器，以便于現場測試。
 使用方便，可在設備不停電，不甩線，不解線把的情況下實現各項功能。
 可根據客戶要求定制個性化軟件(包括儀表軟件和管理系統)。
 對絕緣狀態進行測試分析，趨勢分析和狀態跟蹤。
 不僅具有絕緣測電阻的功能，還具有回復電壓、吸收系數等測量，以準確反映設備絕緣老化狀態。
 定位信號頻率低，僅為1Hz，消除容性接地的假象。
 接收器精度搞，能夠準確查找故障。
 多種型號鉗形接收器可供選擇。
四、典型應用
 鐵路：信號、通信、機車、車輛及任何電氣設備及線路。
 通訊：通訊及任何電氣設備及線路。
 直流系統正、負母線的絕緣測試及故障點定位。
 其他：航空、冶金、汽車、家用電器等任何電氣設備及線路。
五、技術指標
電壓測量范圍 0.0V～1000V
電阻測量范圍： 0.1M～2000MΩ
軌道電路漏電流檢測靈敏度 >=1毫安
測量精度 電壓測試：1%rdg±8dgt
絕緣電阻：0.1MΩ～100MΩ 5%rdg±6dgt
100MΩ~300MΩ 10%rdg±6dgt
300MΩ~1000MΩ 20%rdg±6dgt
1000MΩ~2000MΩ 30%rdg±6dgt
最小分辨率： 電壓：0.1V
絕緣電阻：0.01MΩ
最大測試靈敏度 <=0.5 MΩ
整機100%測試靈敏度 <=10千歐
信號輸出 直流1000V±10%
直流500V±10%
直流250V±10%
功率消耗 連續工作不小于4小時
顯示屏 128*64點陣圖形LCD
工頻抑制 70db
信號輸出 4～20mA
存儲容量 32K*8bit SRAM
工作溫度 -5℃～40℃
工作濕度 80%R.H
測量保護 若輸入端有電壓30V以上，禁止測量
工作電源 10.8V鋰電池（專用鋰電池充電器）
電池 內置4200mAH 10.8V鋰電池
體積 360*260*150mm
鉗形互感器孔徑 59毫米
鉗形互感器開程 66毫米
