DDS1352微型電表

一．產品概述
單相電子式電能表主要用于計量低壓網絡的單相有功電能，具有微型化、精度高、體積小、安裝方便等優點。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。
 二．技術參數
電氣特性
電壓輸入 工作電壓范圍 220Vac±20%
 參比頻率 50Hz或60Hz
電流輸入 基本電流 5A
 最大電流 30A
 起動電流 20mA
測量性能 符合標準 GB/T17215-2002
 測量精度 1.0級
 測量范圍 00000.0~999999kWh
≤99999.9kWh時，顯示5+1位有效數字
≥99999.9kWh后，顯示6位有效數字
脈沖輸出 輸出類型 無源輸出，外接電源DC+5V~24V
 脈沖寬度 80±20ms
 脈沖常數 800imp/kWh，LED同步指示

機械特性
外形尺寸 寬×高×深 18mm×91mm×64mm (1模數)
最大接線能力 柔性電纜 6mm2
 剛性電纜 10mm2
防護等級 IP20
重量 80g
環境條件
溫度范圍 工作溫度 -20℃~60℃
 存儲溫度 -30℃~70℃
濕度 ≤95%（無凝露）

三．接線與安裝

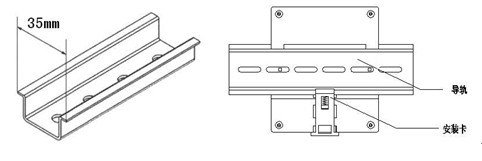

導軌式安裝

 注：接線時務必擰緊，避免因接觸不良而引起電能表工作不正常。

四．典型應用

DDS1352單相電子式電能表主要用于單相電能計量。體積小巧，可靈活安裝于終端配電箱，實現分項計量考核，為能耗監測實施提供參考依據。廣泛應用于商務寫字樓、辦公樓、商場、交易市場、學校、機場航站樓、地鐵站等。
