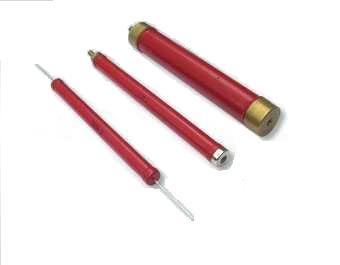

RI80 高壓玻璃釉電阻器（1/2W,0.5W,1W,2W,3W,5W,8W,10W,20W,30W,50W,80W,100W,200W）

內容介紹：RI80高壓玻璃釉電阻具有阻值高，100K,1M,2M,3M,5.6M,9.1M,10M,22M, 56M,100M,200M,1G,2G,5G,10G,15G,20G,22G等高阻值；耐電壓高0.5W耐壓8KV(8千伏)，1W耐壓10KV（1萬伏），3W耐壓1.5KV（1.5萬伏），5W耐壓20KV（2萬伏），8W耐壓25KV（2.5萬伏），10W耐壓35KV（3.5萬伏），20W、30W、50W、80W耐壓30KV（3萬伏）100W耐壓35KV（3.5萬伏），200W耐壓80KV（8萬伏）。

特點及用途
○體積小、阻值高、耐高壓
○高頻特性好、性能穩定、防潮、阻燃
○短時間過負荷ΔR/R≤±（1%R+0.05Ω）外觀無可見損傷
○耐電壓無擊穿和飛弧
○引出端強度ΔR/R≤±（1%R+0.05Ω）外觀無可見損傷
○穩態濕熱ΔR/R≤±5%
○耐久性ΔR/R≤±5%
外型尺寸

型號	額定功率( W)	結構	外型尺寸(mm)
型號	額定功率( W)	結構	Lmax	Dmax	l	d
RI80	0.5W	a	28	6	30±3	0.8
	1W		30	9	30±3	1
	3W		50	9	30±3	1
	5W		70	9	30±3	1
	8W		100	11	30±3	1
	10W	b	147	11	6	M4
	20W		120	18	10	M5
	25W		120	20	10	M5
	30W		120	20	10	M5
	50W		120	22	10	M6
	80W		135	28	10	M8
	100W		170	28	10	M8
	150W		210	28	10	M8
	200W		260	28	10	M10
	300W		320	33	10	M10

主要性能指標

型號	額定功率( W )	結構	阻值范圍 (MΩ)	阻值誤差(%)	溫度系數 ((10^-6 /℃)	使用溫度	工作電壓 (KV)
型號	額定功率( W )	結構	阻值范圍 (MΩ)	阻值誤差(%)	溫度系數 ((10^-6 /℃)	使用溫度	工作電壓 (KV)
RI80	0.5W	a	1-1000	G( ±2%) J(±5%) K(±10%)	±400	-55/℃ ~ +125/℃	8
	1W		0.1-1000				10
	3W		0.1-2000				15
	5W		0.1-2000				20
	8W		0.1-2000				25
	10W	b	1-1000				35
	20W		0.1-100				30
	25W		0.1-100				30
	30W		0.1-100				30
	50W		0.1-100				30
	80W		0.1-51				30
	100W		0.1-51				35
	150W		0.1-51				50
	200W		0.1-51				60
	300W		0.1-51				80

降功耗曲線圖
