主要特性:
>>輸　　入：Pt100(-200~+600℃)(范圍可選擇)也可以選擇輸入為Pt1000, Pt10,Cu50,Cu100等等
>>輸出信號：4~20mA，0~5V，0-10V等標準信號
>>輔助電源：5V、9V、12V、15V或24V直流單電源供電
>>工業級溫度范圍: - 45 ~ + 85℃
>>精度等級：0.2級(FSR%，相對于溫度)
>>內含線性化和長線補償功能
>>隔離耐壓：2500VDC(1mA,60S)，輸入/輸出/電源三隔離
>>安裝方式：DIN35導軌安裝
>>外形尺寸：79x69.5x25mm

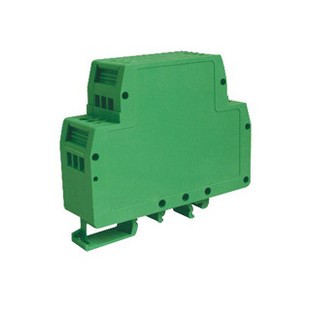

圖1 模塊外觀圖

概述:
     維君瑞科技研發的熱電阻溫度變送器產品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等傳感器信號的隔離與變送(傳感器需用戶自己配)，在工業上主要用于測量-200~+600℃的溫度。該變送器內有線性化和長線補償功能，出廠時按照Pt100國標分度表校正，完全達到0.2級精度要求。輸入、輸出和輔助電源之間是完全隔離（三隔離），可以承受2500VDC的隔離耐壓。產品采用DIN35國際標準導軌安裝方式，體積小、精度高，性能穩定、性價比高，可以廣泛應用在石油、化工、電力、儀器儀表和工業控制等行業。
    WJ11系列溫度信號隔離放大器使用非常方便，僅需接好線，即可實現熱電阻信號的隔離變送。

產品選型:

選型舉例1：
輸入：Pt100  溫度范圍：-20~100℃ 供電電壓：24V  輸出：4-20mA
型號：WJ11-Z1-T1-P1-A4

選型舉例2：
輸入：Pt1000溫度范圍：0~200℃  供電電壓：12V  輸出：0-10V
型號：WJ11-Z5-T4-P2-V2

通用參數：

精   度  ------- 0.2%（相對于溫度）

輸   入  ------- 三線、四線或兩線熱電阻信號，可選擇Pt100, Pt1000,  Pt10, Cu50, Cu100等熱電阻。

                 訂購時需選擇一個溫度范圍來和輸出相對應。

輸  出 -------標準的電壓或電流信號。也可由用戶自定義。

響應時間-------≤100mS

輔助電源 ------- DC5V、9V、12V、15V、24V

功   率-------< 1W

溫度漂移------- 50ppm/℃（典型值）

負載能力 ------- 電壓輸出：≥ 2kΩ

電流輸出：≤450Ω

隔    離 ------- 信號輸入/輸出/輸出/輔助電源  三隔離

隔離電壓 ------- 2500VDC，1分鐘，漏電流 1mA

耐沖擊電壓------- 3KV， 1.2/50us(峰值)

工作溫度 ------- -40~+85℃

存儲溫度 ------- -45~+80℃

工作濕度 ------- 10~90% (無凝露)

存儲濕度 ------- 10~95% (無凝露)
