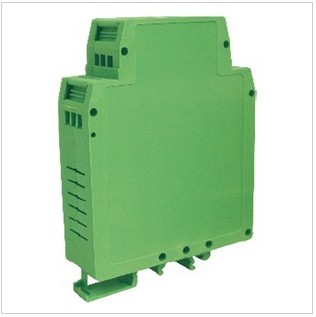

0-10v轉4-20ma，一進兩出，信號隔離分配器
所屬類別：其他類>>其他
電子信箱：sales05@wayjun.cn
聯系電話：0755-83356002
聯 系 人：劉先生
更新時間：2012-12-11 14:15:50
| 加工定制： | 是 | 品牌： | 維君瑞 |
| 型號： | DIN12 IAP-V2-P1-A4 | 測量范圍： | 0-10V |
| 測量精度： | 0.1級、0.2級 | 尺寸： | 106.7x79.0x25.0（mm） |
| 重量： | 0.2（kg） | 電源： | 24V |
導軌式安裝，信號隔離轉換分配器,
輸入一路0-10V, 輸出兩路4-20mA, 一進二出
概述：
該產品采用先進的隔離技術，能夠?qū)χ绷麟妷盒盘栠M行隔離檢/監測，產品體積小，功耗低，精度高。輸入，輸出和輔助電源之間可以承受2500VDC隔離耐壓，可以靈活應用。廣泛應用于電力，化工，石油，工業和自動控制等領域。
產品型號：DIN12 IAP V2-P1-A4
產品參數：輸入0-10V 輸出兩路4-20mA 輔助電源24V
安裝方式：導軌卡槽固定安裝方式
外型尺寸：106.7x79.0x25.0mm
產品牌子: 維君瑞(WAYJUN)
產地:深圳
主要特性
精度等級：0.1級、0.2級。產品出廠前已檢驗校正，用戶可以直接使用
全量程范圍內極高的線性度（非線性度<0.2%）
產品全系列采用三隔離，信號輸入/信號輸出/輔助電源
通用參數
|
精 度---------- 0.1%，0.2% |
隔 離 ----------信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、24V，±10% |
絕緣電阻 ----------≥20MΩ |
|
工作溫度---------- -25~+70℃ |
耐 壓 ----------信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10~90% (無凝露) |
2500VDC，50Hz，1分鐘，漏電流1mA |
|
存儲溫度---------- -45~+80℃ |
耐沖擊電壓---------- 3KV，1.2/50us(峰值) |
|
存儲濕度---------- 10~95% (無凝露) |
|
參數 |
測試條件 |
最小值 |
典型值 |
最大值 |
單位 |
|
耐壓 |
AC,50Hz,1min |
2500VDC |
|
|
|
精 度---------- 0.1%，0.2% |
隔 離 ----------信號輸入/輸出/輔助電源 |
|
輔助電源---------- DC5V、12V、24V，±10% |
絕緣電阻 ----------≥20MΩ |
|
工作溫度---------- -25~+70℃ |
耐 壓 ----------信號輸入/輸出/輔助電源 |
|
工作濕度---------- 10~90% (無凝露) |
2500VDC，50Hz，1分鐘，漏電流1mA |
|
存儲溫度---------- -45~+80℃ |
耐沖擊電壓---------- 3KV，1.2/50us(峰值) |
|
存儲濕度---------- 10~95% (無凝露) |
|
DIN12系列產品外型尺寸
注意事項:
1、使用前根據裝箱單，以及產品標簽，仔細核對和確認產品數量、型號和規格。
2、使用時必須按所選產品型號對應的接線參考圖，正確連接信號輸入、輸出和電源線，檢查無誤后再接通電源和信號。
3、當用表筆直接測量信號時，請將端子旋緊。
4、使用環境應無導電塵埃和破壞絕緣、金屬的腐蝕性氣體存在。
5、集中安裝時，安裝間距≥10mm。
6、產品出廠時已調校好，請勿隨意調校。確需現場調校時，請與我公司聯系。
7、產品為一體化結構，不可拆卸，同時應避免碰撞和跌落。請勿涂改和撕下產品上的任何標貼。
8、產品內部未設置防雷擊電路，當產品的輸入、輸出饋線暴露于室外惡劣氣候環境之中時，請注意采取防雷措施。
