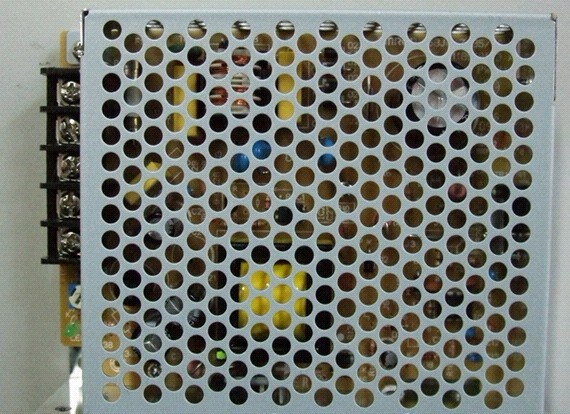

S8JC-Z05048CD S8JC-Z10005CD歐姆龍開關電源
所屬類別：電源產品分類>>開關電源(AC/DC)
電子信箱：gallop_sh@yahoo.com.cn
聯系電話：021-60527092
聯 系 人：張
更新時間：2012-4-17 17:53:34
| |||
|
| ||||||||
額定值/性能
| 項目 | 容量 | 35 W | 50 W | 100 W | 150 W |
| 輸入條件 | 效率（TYP） | 68～80％ （根據規格有所不同） | |||
| 電壓范圍 | AC220V （AC185～264V） | ||||
| 頻率 | 50/60Hz （47～450Hz） | ||||
| 電流※1 | 0.7A以下 | 1.0A以下 | 2.0A以下 | 3.0A以下 | |
| 漏電流※1 | 1mA以下 | ||||
| 浪涌電流 | 50A以下（25℃ cold start時） | ||||
| 噪聲濾波器 | 有 | ||||
| 輸出特性※2 | 電壓可變范圍 | ±10％ （V.ADJ） | |||
| 波動噪聲電壓※1 | 2％ （P-P）以下（12/24V）、250mV以下（5V型） | ||||
| 輸入變動 | 0.5％以下（輸入AC185～264V、100％負載） | ||||
| 負載變動※1 | 1.5％以下（額定輸入電壓、10～100％負載） | ||||
| 溫度變動 | 0.05％/℃以下（額定輸入電壓、100％負載） | ||||
| 起動時間 | 1500ms以下 | ||||
| 輸出保持時間※1 | 20ms以上 | ||||
| 附帶功能 | 過電流保護 | 額定輸入電流的105％以上、電壓下降、自動復位（100/150W為斷路型）※3 | |||
| 其它 | 使用環境溫度 | 見額定負載溫度參考曲線（不結冰、凝露） | |||
| 保存溫度 | -25～65℃ （不結冰、凝露） | ||||
| 使用環境濕度 | 25～85％RH （保存濕度25～90％） | ||||
| 耐電壓 | AC3.0kV 1min （輸入）和（輸出）間（檢出電流20mA） | ||||
| 絕緣電阻 | 100MW以上（輸入·GR）和（輸出）間DC500V時 | ||||
| 耐振動 | 10～55Hz單振幅0.375mm 3方向各2h無異常 | ||||
| 耐沖擊 | 147m/s2 6方向各3次無異常 | ||||
| 輸出顯示燈 | 有（顏色：綠） | ||||
| 重量 | 300g 以下 | 500g以下(5V為700g以下)700g以下 | |||
※1.額定輸入電壓（AC220V）、100%負載。
※2.輸出特性規定為電源輸出端。
※3.復位為電源OFF后，放置1分鐘以上，再投入電源。
注： 1. 最小負載電流為額定電流的10%。
2. 100W、150W輸入電源的斷電時間至少應在20秒以上，斷電時間過短會造成保護回路動作導致沒有直流電壓輸出。
相關產品型號如下：
S8JC-10012 FOR OEZ
S8JC-Z01505C
S8JC-Z01505CD
S8JC-Z01512C
S8JC-Z01512CD
S8JC-Z01524C
S8JC-Z01524CD
S8JC-Z01548C
S8JC-Z01548CD
S8JC-Z03505C
S8JC-Z03505CD
S8JC-Z03512C
S8JC-Z03512CD
S8JC-Z03524C
S8JC-Z03524CD
S8JC-Z03548C
S8JC-Z03548CD
S8JC-Z05005C
S8JC-Z05005CD
S8JC-Z05012C
S8JC-Z05012CD
S8JC-Z05024C
S8JC-Z05024CD
S8JC-Z05048C
S8JC-Z05048CD
S8JC-Z10005C
S8JC-Z10005CD
S8JC-Z10012C
S8JC-Z10012CD
S8JC-Z10024C
S8JC-Z10024CD
S8JC-Z10048C
S8JC-Z15005C
S8JC-Z15005CD
S8JC-Z15005CD
S8JC-Z15012C
S8JC-Z15012CD
S8JC-Z15012CD
S8JC-Z15024C
S8JC-Z15024CD
S8JC-Z15048C
S8JC-Z35024C
S8JC-Z35024CD
產品規格僅供參考，詳細信息請于業務員聯系。
