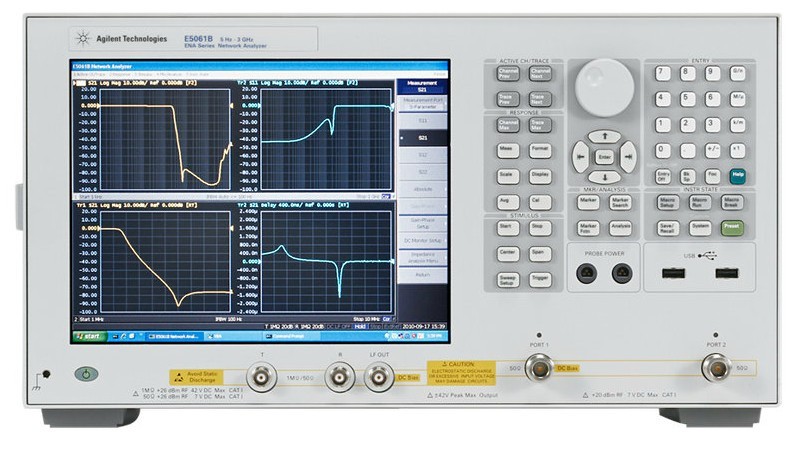

Agilent E5061BEP-115/235

主要特性：

1.頻率選件115: 100kHz~1.5GHz，選件235: 100kHz~3GHz

2.測試儀選件115:傳輸/發射測試儀(S11和S21)，選件235: S參數測試儀(S11、S21、S12和S22)

3.端口阻抗50Ω

4.端口輸出功率-45~5dBm(100 kHz~300 kHz時)，-45~10dBm(300kHz~1.5/3 GHz時)

5.動態范圍>120dB(1MHz~1.5/3 GHz時,IFBW =10Hz)

6.跡線噪聲0.005dB rms

7.掃描類型線性、對數、分段、功率

選件型號：

E5061BEP-115 – 傳輸 / 反射測試儀 , 100 kHz ~ 1.5 GHz, 50 Ω

E5061BEP-235– S 參數測試儀 , 100 kHz ~ 3 GHz, 50 Ω

推薦附件

型號說明（用N型接口被測件）

N6314A 測試端口電纜 , N 型 ( 陽頭- 陽頭 ), 50 Ω

85032E 經濟型機械校準套件 , 直流至 6 GHz, N 型 , 50 Ω

85092C 射頻電子校準模塊 , 300 kHz ~ 9 GHz, N 型 , 50 Ω, 2 端口

型號說明（用3.5mm接口被測件）

11500E 測試端口電纜 , 3.5 mm ( 陽頭- 陽頭 ), 50 Ω

85033E 標準機械校準套件 , 直流至 9 GHz, 3.5 mm, 50 Ω

85093C 射頻電子校準模塊 , 300 kHz ~ 9 GHz, 3.5 mm, 50 Ω, 2 端口

替代以往安捷倫產品型號：

E5061A/62A

8712ET / ES

8714ET / ES
