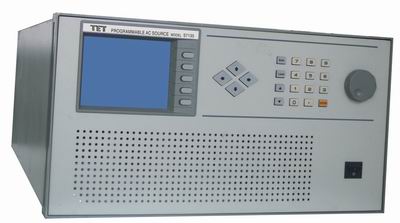

S7100系列可程式交流電源供應器

型號2：S7130 交流電源供應器0~300V,15Hz~2KHz/3000VA
        S7160 交流電源供應器0~500V,45Hz~1KHz/6000VA

功能特點

☆ 電壓輸出范圍：0~500Vac
☆ 電流輸出范圍：0~60A(Irms)
☆ 電流輸出范圍：0~180A(Ipeak)
☆ 功率輸出范圍：0~6000VA
☆ 頻率輸出范圍：15Hz~2KHz
☆ 輸出電壓失真度低于1%(不超過1KHz)
☆ 內建30組失真波形資料庫
☆ 量測參數：Vrms、Irms、Iinrush、Ipk+、Ipk-、頻率、波形因素、功率因素、功率、視在功率(VA)、虛功率(VAR)
☆ 任意設定輸出電壓、頻率、開關機相位角和波形
☆ 0~360°輸出相位控制
☆ 內建PFC，輸入功率因素達0.98以上
☆ 可輸出正弦波、三角波、方波、截幅正弦波
☆ LCD大屏幕觀察電源輸出的電壓電流波形
☆ 具有輸出波形編輯和模擬功能
☆ IEEE-488 GPIB、RS-232、工控工業接口及打印機接口

產品簡介

1.先進的PWM及FPC技術應用
S7130，S7160在AC輸入轉換成DC電壓的電路中，采用先進PWM+PFC技術，將輸入功率因素提高至0.98以上，大幅度降低了對于輸入電流的需求，使全機效率達80%以上。因DC電壓轉換成DC電壓的電路中采用H Bridge電路方式，使開關效率達到95%，并利用高頻變壓器改變電位，使輸入與輸出端之間達到隔離效果，使產品體積更小，重量更輕，如機種S7130(僅重27Kg)機種，在100V或200V時，可以提供3000W輸出。

2.多功能操作系統
S7130，S7160機種操作簡單，只需通過前控制板來控制儀器狀態，儀器配有打印接口，可打印當前儀器所處的狀況及量測讀值。與自動測試系統使用時，可由用IEEE488、RS-232接口來程控儀器或通過仿真式程控接口程控儀器。該系列機一切為用戶著想的設計理念，采用了熱控DC風扇，風扇轉速會隨儀器內部溫度變化而隨之相應變化，因此風扇發出的聲音減到最小程度。儀器透過一個320x240大尺寸LCD來顯示出儀器操作狀況和測試情形，它帶給操作人員一個較舒適的視覺效果。用戶通過前控制板功能鍵，即可輕松進行復雜的測試。旋鈕式的輸入方式，讓用戶用手調節就可以輕松改變電源輸出的電壓參數、頻率參數。

3.DDS波形產生器
S7130，S7160機種內部采用直接數字頻率波形合成產生器，能夠提供較大的輸出頻率范圍，范圍在15~2000Hz之間，分辨率0.01Hz(15~99.99Hz)及精確度為0.15%的低失真方波或正弦波。如：模擬失真條件下的電源波形，直接通過操作前控制板的按鍵產生失真率在0~43%之間，幅度在0~100%之間變化的任意波形。

4.瞬間電源中斷模擬功能
S7130，S7160機種除了能編輯電壓、頻率輸出外，還能有效地模擬各種電源中斷情形。通過PULSE模式，LIST模式和STEP模式，來實現輸出參數逐步或連續的變化，輸出電壓的幅度、頻率、相位、波形等也可以通過對儀器中的內部觸發或外部觸發的控制來輸出。因此容易模擬各種電源瞬間斷電、突波、噪聲、緩升等特性。如當測試產品在90度開機時，最大涌浪電流或在交流輸入突然有突波產生時觀察產品的特性。產品跳變瞬間模式使得產生波形的能力更強。通過觸發器控制或與程序的靜態時間一致,沒有干擾時，可準確運行多達40種輸出排列程序，電網電壓的跳變，失真的模擬完全符合IEC 61000-4-11的測試規范。

5.高精確的量測機能
S7130，S7160機種內部采用了16 Bits精確量測電路，可精確測量穩定的及瞬間的真實電壓、真實電流、真實功率、功率因率、頻率、峰值電流、涌浪電流、電流峰值因子、視功率及被動功率。儀器內通過高速采樣量測電路，該產品可將量測到的電壓和電流的波形顯示在LCD上，而不必用示波器就可以進行瞬時分析。

6.自我偵錯及保護線路設計
S7130，S7160機種內部有自我偵測及校正功能。具有過壓、過載、過電流、過功率、過溫度的保護裝置設計，從而滿足研發、品管、生產等各領域人員在多種環境中進行作業。

7.簡易操作的軟件
用戶可以在計算機中安裝專用的軟件，透過IEE488(GPIB)或RS-232來控制。圖形化的接口讓用戶很容易做設定或編輯波形，設定參數可以被儲存，隨時可以呼叫使用。

8.模擬市電波形失真
有時當電源問題發生時，需確定是否為輸入市電端的波形異常所導致。若需要人員及測試設備現場時，所花時間及金錢會是一大筆費用。并且有可能當到現場時，電源波形異常已經消失，造成無法解決問題。建議用功率分析儀P6330A量測市電波形的諧波成份，用S7130，S7160機軟件的波形編輯功能將波形重新建立。這樣可以讓使用者很快的作測試及處置，節省大量時間及金錢。

9.豐富的波形數據庫
S7130，S7160機種內部儲存多達30種不同失真度的波形如:線性電源干擾波形、線性失真波形、三角波、截幅正弦波、頂部突波等波形。使用者可以按一下"WAVEFORM"功能鍵在LCD圖形顯示畫面上就會顯示出選擇的波形。此外S7130，S7160機還提供六個用戶專用的波形記憶空間，用戶可以經由PC上相應軟件，用戶可以自由設定波形的幅度和相位，并由諧波成份的編輯，設計出所要的波形，通過IEEE488或RS-232C接口下載到儀器上，可隨時呼叫使用。
