交流或直流的輸入電壓經“輸入陷波”電路后到“整流濾波”電路，得到高壓(約300V)直流電壓。“功率轉換”將高壓直流逆變成約35kHz的高頻交流，經高頻變壓器變換到輸出所需的電壓，再經高頻整流濾波得到輸出電壓。控制電路對輸出電壓和輸出電流取樣，閉環反饋后產生脈寬調制(PWM)信號控制“功率轉換”電路，使輸出電壓或電流保持穩定。

“輔助電源”也是由開關電源構成。由于完全取消了工頻變壓器，因而具有交流、直流兼容輸入功能。輸出穩壓和恒流都是從輸出側取樣，因而能做到高度穩定可靠。

“保護電路”提供風扇溫控、過熱保護、輸出過壓過流短路等保護功能。

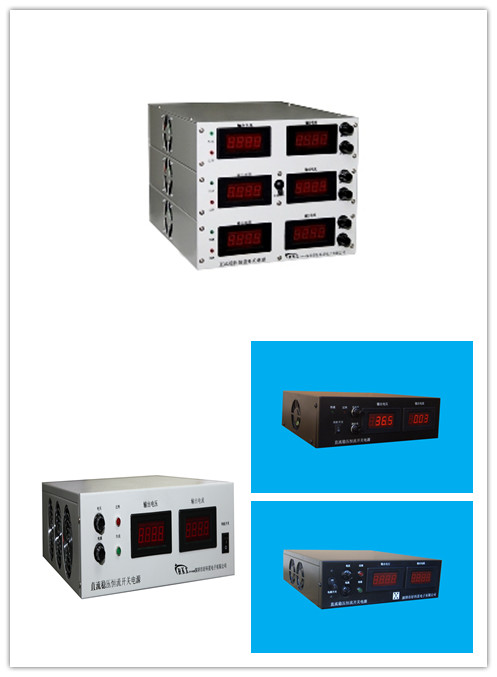

3   主要技術參數

3.1   輸入電壓：AC220V±15%或者AC380V±10%；50Hz。

3.2   輸出穩壓值、輸出恒流值(0～100)%寬范圍連續可調。

3.3   源電壓調整率：穩壓≤0.2％；負載調整率：穩壓≤0.5％；恒流≤0.5％。

3.4   紋波電壓：總紋波電壓Vpp≤1%；整機效率：≥89％。

3.5   數字顯示：輸出電壓：顯示準確度±1.2%；輸出電流：顯示準確度±1.2%.

3.6   開機輸出電壓過沖：≤2％輸出最大值。

3.7   絕緣電阻：輸入-輸出：≥20MΩ；輸入-機殼：≥20MΩ；輸出-機殼：≥20MΩ。

3.8   絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；

輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。

3.9   整機過熱保護溫度閥值：(75～85)℃。

3.10  平均無故障時間：≥50000h。

3.11  規格:300（寬)×100(高)×370(深)mm;

      重約9.5kg

3.12  散熱風道：內部散熱風道左進右出。
