1 　概述
　　BA系列產品應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。采用24伏或12伏安全電壓供電，具有過載能力強、高精度、高隔離、高安全性、低功耗等特點，可廣泛用于工業自動化領域。
    BA系列中剩余電流傳感器專用于漏電監控，監測電氣線路或電氣設備絕緣狀態，避免電氣線路或電氣設備絕緣性能降低引起的事故。
    產品符合GB/T 13850-1998、GB 1208-2006

2 　外形及穿孔尺寸
 BA05電流傳感器

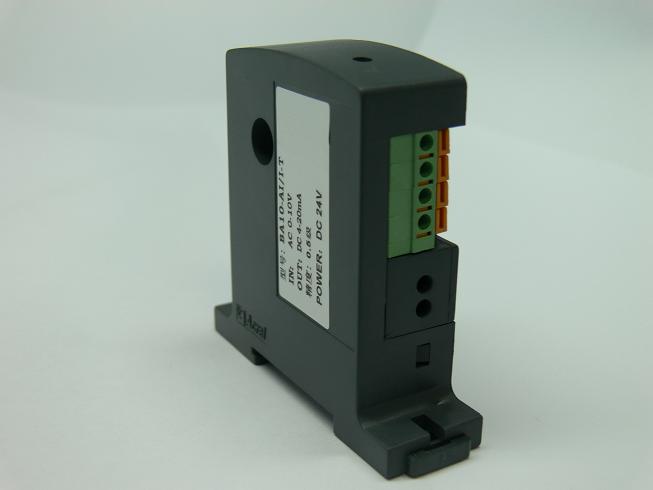

 BA10電流傳感器

BA20電流傳感器

 BA50電流傳感器

 BA50L剩余電流傳感器

3 　接線示例
　　如圖一所示：穿心輸出lac,
　　電流輸出型（OUT：ldc）傳感器的輸出為共地電流源；
　　電壓輸出型（OUT：Vdc）傳感器的輸出為共地電壓源
　　圖中RL是用戶負載，輸出為電流時，負載≤400Ω；輸出為電壓時，負載為≥lkΩ

4 　應用方案
