1 概述
        隨著電力電子變流裝置的應用日益廣泛，電能得到了更加充分的利用。但非線性電力裝置設備的廣泛應用產生了大量畸變的電流諧波，畸變電流在電網中的流動導致了諧波電壓；諧波污染越來越多地威脅到電力系統安全、穩定、經濟運行，給同一網絡的線性負載和其它用戶帶來了極大影響。諧波已與電磁干擾、功率因數降低并列為電力系統的三大公害。所以了解諧波產生的原理、研究消除供配電系統中的高次諧波問題對改善供電質量和確保電力系統安全經濟運行有著非常積極的意義。諧波測量是諧波問題中的一個重要分支，對抑制諧波、解決諧波產生的問題有著重要的指導作用。因此對諧波的測量和分析是電力系統分析和控制中的一項重要工作，是繼電保護、故障測量等工作開展的重要前提。

主要諧波產生源如下表：

  ♦影響電氣設備的正常運行。
        諧波會影響電氣設備的正常工作，使電機產生機械振動和噪聲等，使變壓器局部嚴重過熱，使電容器、電纜等設備過熱、絕緣老化、壽命縮短，以致?lián)p壞。

  ♦引起電網諧振。
        這種諧振可能使諧波電流放大幾倍甚至數十倍，會對系統，特別是對電容器和與之串聯的電抗器形成很大的威脅，經常使電容器和電抗器燒毀。

  ♦使繼電保護誤動作，電氣測量誤差過大。
        諧波會導致繼電保護，特別是微機綜合保護器與自動裝置誤動作，造成不必要的供電中斷和生產損失；諧波還會使電氣測量儀表計量不準確，產生計量誤差，給用電管理部門或電力用戶帶來經濟損失。

  ♦使工控系統崩潰。
        臨近的諧波源或較高次諧波會對通信及信息處理設備產生干擾，輕則產生噪聲，降低通信質量，計算機無法正常工作；重則導致信息丟失，使工控系統崩潰。

1.2 諧波治理依據的國家標準
 GB/T14549-1993 《電能質量：公用電網諧波》
 GB/T15543-2008 《電能質量：三相電壓允許不平衡度》
 GB/T12325-2008 《電能質量：供電電壓允許偏差》
 GB/T12326-2008 《電能質量：電壓波動和閃變》
 GB/T18481-2001 《電能質量：暫時過電壓和瞬態過電壓》
 GB/T15945-2008 《電能質量：電力系統頻率允許偏差》
 GB7625.1-1998 《低壓電氣電子產品發出的諧波電流限值》
 GB/T15576-1995 《低壓無功功率靜態補償裝置總技術條件》

2 有源電力濾波裝置
2.1 型號說明

2.2 工作原理
        ANAPF系列有源電力濾波裝置，以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。

原理如下圖：

2.3 主要技術特點
 DSP+FPGA全數字控制方式，具有極快的響應時間；
 先進的主電路拓撲和控制算法，精度更高、運行更穩定；
 一機多能，既可補諧波，又可兼補無功；
 模塊化設計，便于生產調試；
 便利的并聯設計，方便擴容；
 具有完善的橋臂過流、保護功能；
 使用方便，易于操作和維護。

2.4 技術參數

2.5 濾波方案選擇框圖

2.6 安裝技術要求
2.6.1 布置要求

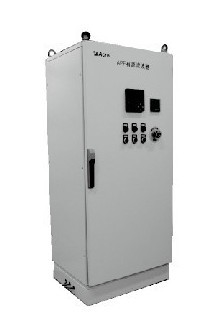

        ANAPF一般為標準柜式結構，安裝時應避免倒置或平放，外形尺寸由所選諧波補償電流值決定，平面布置形式一般由諧波電流補償點位置決定。其平面布置要求如下
        1）離墻安裝：正常情況下建議與低壓開關柜并列離墻布置，正面操作，雙面維護，背面維護通道不小于800mm。
        2）靠墻安裝：ANAPF也可靠墻布置，正面操作，正面維護。
        3）電氣設計人員在考慮系統接線及平面布置時應注意將ANAPF的補償接入點盡量靠近補償對象，并處于采樣CT的上游，或在末端預留空間供設計安裝，CT采樣處下游不能包含容性負荷。平面布置示意如下圖：
        4）ANAPF所有正常情況下不帶電的金屬外殼均應根據設計要求的接地制式（TN-S、TN-C-S、TT等）嚴格做好相應的保護接零或保護接地。

2.6.2 互感器的安裝
        1）互感器的P1端指向電網，P2端指向負載。
        2）互感器與ANAPF的接線如下圖所示：

3）注意互感器的進出線要一致且方向正確。
4）安裝電纜規格如下表：

安裝電纜與CT采樣線截面積

2.7 主要應用范圍及場合
 機場：主控室、計算機房、廣播系統、EIB燈光調光系統等。
 醫院：ICU（重癥監護室）、MRI（磁共振成像）、手術室、醫學成像室、放療科等。
 劇場、體育館：解決由于諧波造成的EIB調光設備及其它控制設備的損壞。
 學校：精密實驗室、機房、網絡中心等。
 研究所：精密儀器、機房、高精密設備集中區域等。
 大型商場：解決由于節能燈大量應用造成的諧波問題。
 銀行：計算機中心、營業部計算機、安防系統等。
 稅務、工商：大型計算機中心等。
 電信機房：移動基站。
 工廠：生產線的PLC、計算機控制設備、高精度機床、PCS系統、計量/稱重系統等。
 電視臺：圖像設備、調光設備、計算機等。

3 有源電力濾波功能模塊介紹
3.1 控制器模塊
        APF有源電力濾波裝置控制器主要由：DSP（數字信號處理器）、FPGA邏輯器件、AD信號采樣電路、DI/DO輸入輸出控制電路、PWM波形控制電路、RS485通訊電路等組成，主要用來完成電壓、電流等信號的采集和處理、指令電流的計算、開關電路的生成、PWM信號的輸出、系統對外通訊與系統保護等功能。控制系統是有源濾波器的核心，它決定了有源電力濾波器系統的主要性能和指標。

 命名規則


 外形尺寸（單位：mm）


 技術參數

3.2 變流器模塊
        APF有源電力濾波裝置變流器的核心是儲能電容和IGBT模塊。變流器的作用主要是將電網的電壓經IGBT功率模塊整流后為儲能電容充電，使母線電壓維持在某個穩定的值，在這個過程中變流器主要工作在整流狀態，當主電路產生補償電流時，變流器又工作在逆變狀態。考慮到產品是在電網中長時間運行的，因此直流支撐電容采用薄膜電容，功率模塊采用德國原裝產品，以確保整機質量。變流器的選擇根據補償電流的大小而有所不同。
 命名規則


 外形尺寸（單位：mm）


3.3 電抗器模塊
        APF電抗器起濾波作用，濾除APF發出的電網不需要的諧波。電抗器可分為單相和三相，電流從15A到200A等多種規格

 命名規則


 外形尺寸（單位：mm）


 產品特點
 鐵心采用優質低損耗硅鋼片；
 線圈采用銅箔或鋁箔繞制；
 絕緣采用H級，使用壽命更長，安全系數更高；
 功率范圍寬：單臺可從15A到100A。

4 應用方案

    點此處見（詳情）
