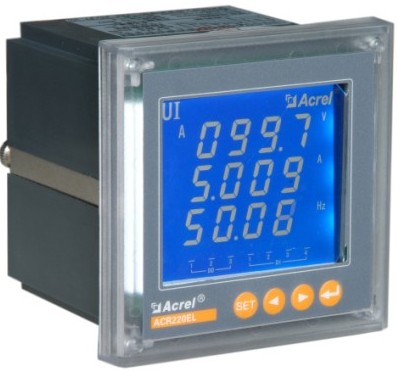

安科瑞ACR220EFL復費率多功能表

公司名稱：安科瑞電氣股份有限公司
所屬類別：電源配套分類>>測試儀器
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯系人：徐霜
更新時間：2016-10-18 8:55:59

產品詳情

1 概述
ACR網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

2 技術指標

技術參數			指標
輸入	網絡		單相、三相三線、三相四線
	電壓	額定值	AC100V、400V
		過負荷	1.2倍持續，瞬時2倍/1秒
		功耗	＜0.2VA
		阻抗	＞200kΩ
	電流	額定值	AC1A、5A
		過負荷	1.2倍持續，瞬時10倍/10秒
		功耗	＜0.2VA
		阻抗	＜0.1Ω
	頻率		50±5Hz，60±5Hz
輸出	電能脈沖		2路脈沖輸出，10000、40000、160000imp/kwh
	通訊		RS485/Modbus-RTU、Profibus-DP 波特率38400、19200、9600、4800可設定
電源	范圍		AC80-270V、DC90-350V
	功耗		＜1VA
工頻耐壓			2kV/1min交流有效值
抗干擾性能			符合GB6162
環境	溫度		工作：-10~+55℃，存貯：-25~+70℃
	濕度		≤95%RH，不結露，無腐蝕性氣體場所
	海拔		≤2000米
精度等級			電流、電壓：0.2級，功率、有功電能：0.5級，頻率：0.05Hz，無功電能：1級

3 產品規格
3.1 80型產品規格

注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR10E(L)在選配K(2DI/2DO)功能時無脈沖信號輸出端口；
3.ACR120E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口。

3.2 96型產品規格

注：
1.J(繼電器越限報警輸出)與第二路開關量輸出復用；
2.ACR220E(L)在選配K(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配K(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3.ACR220(230)ELH在選配K(4DI/2DO)功能時具備1路有功電能脈沖信號輸出端口，在選配K(4DI/4DO)功能時無脈沖信號輸出端口；
4.ACR220E(L)最多可帶2路模擬量輸出。

3.3 42型產品規格

注：
1.ACR320E(L)在選配K(4DI/4DO、8DI/4DO)功能時無脈沖信號輸出端口；
2.ACR320(330)ELH在選配K功能時具備1路有功電能脈沖信號輸出端口；
3.ACR320E(L)最多可帶4路模擬量輸出；
4.ACR330ELH最多可帶2路模擬量輸出。
