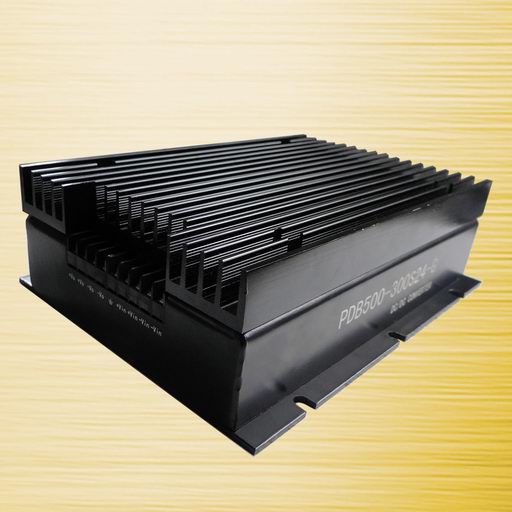

PDB-G        Series                           300-500W

特性Features
l       輸入Ⅱ型濾波
l       2倍電壓輸入
l       恒流輸出特性
l       輸出短路保護
l       安裝方便，單端出線
l       最佳殼體連接方式
l       高可靠性，長壽命設計

輸入特性Iut characteristic
l       電壓范圍 ……24VDC  （額定值）    18-36 VDC   反壓保護    應用時外接熔絲
                 48 VDC （額定值）    36--72VDC
                110 VDC （額定值）    70-140VDC
                600 VDC （額定值）    400-800VDC
輸出特性O(shè)utput  characteristic
l       電壓精度 ……………………………………………………………………±1%
l       輸出電壓調整范圍…………………………………………………………±10%
l       電壓調整率（主路） ………………………………………………………±0.2%
l       負載調整率（主路） ………………………………………………………±0.4%
l       溫度變化率 …………………………………………………………………±0.01%/℃
l       電流限制點…………………………………………………………………120%(Typ)
l       響應速度 ……………………………………………………………………400μs
l       輸出電流……………………………………………………………………5-40A任選
l       輸出電壓 ……………………………………………………………………5-48V
l       功率 …………………………………………………………………………300-500W

一般特性General characteristic
l       工作頻率……………………………………………………………160-200 KHz
l       隔離電阻 ……………………………………………………………200 MΩ
l       MTBF …………………………………………………………………＞500000H
l         絕緣強度
輸入-輸出    >1500VDC/1min(漏電流<5mA)
輸入-外殼    >1050VDC/1min(漏電流<5mA)
輸出-外殼    >500VDC/min
l         環境特性
工作殼溫     （工業品）-25 - +85℃
               （軍  Ⅰ）-40 - +85℃    （軍  Ⅱ）-55 - +85℃
儲存溫度     （工業品）-45 - +105℃   （軍  品）-55 - +105℃

說明：請確定功率.輸入電壓及輸出電壓，致電我公司
