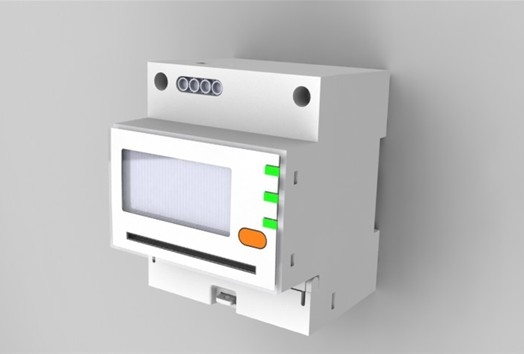

安科瑞DDSY1352預付費電表

公司名稱：安科瑞電氣股份有限公司
所屬類別：電源配套分類>>功率器件
電子信箱：acrelxs@163.com
聯系電話：021-69158261
聯系人：徐霜
更新時間：2016-10-18 8:55:48

產品詳情

1 　概述
　　終端電能計量表計采用DIN35mm導軌式安裝結構、LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換。
該電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215-2002、GB/T 17883-1999和電力行業標準DL/T614-2007對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

2 　適用環境
正常工作溫度：-10℃～+45℃
極限工作溫度：-20℃～+60℃
儲存溫度：-40℃～+70℃
相對濕度：≤95%（無凝露）
海拔高度：≤2500m

3 　產品選型一覽表

4 　產品介紹

4.1 DDS1352計量儀表
4.1.1功能
● 計量
計量單相有功總電能，反向計入總電能
● 顯示
6位寬溫型LCD顯示；有功電能脈沖LED指示
● 輸出
有功電能脈沖輸出，無源光電隔離型輸出端口

4.1.2技術參數

項目		性能參數
電氣特性	參比電壓	AC220V
	工作電壓	0.7Un~1.2Un
	電流規格	5(30)A
	額定頻率	50Hz
	準確度等級	有功1.0級
	電壓線路功耗	≤1W，5VA
	電流線路功耗	≤1VA
	電能脈沖輸出	光耦隔離，集電極開路輸出，脈寬80ms±20ms
機械特性	外形尺寸	18×91×64mm，1模數
機械特性	最大接線能力	6mm²
環境條件	工作溫度	-20℃~+60℃
	存儲溫度	-40℃~+70℃
	相對濕度	≤95℅（無凝露）

4.1.3外形尺寸(mm)

　正視圖　　　　　　　　　　　　　　　　　　　側視圖　　

4.1.4接線端子

4.2 DDSD1352計量儀表
4.2.1 功能(■代表：標配功能；□代表：可選功能)

4.2.2 技術參數

4.2.3 外形尺寸(mm)

4.2.4 接線端子

4.3 DDSY1352計量儀表
4.3.1功能
● 計量雙方向有功電能（反向計入正向）
● 預付費功能，實現先交費后用電
● 預報警與專用預付費斷路器控制信號輸出功能
● 采用接觸式邏輯加密卡，確保電量、電費等數據安全存儲
● 有功電能脈沖輸出，光電隔離
● LCD液晶顯示
● 多電參量測量
● RS485通訊，Modbus-RTU協議（可選）
● 配套的IC卡預付費管理系統，采用大型數據庫、數據容錯和高強度動態加密等先進的技術，操作方便，安全性和可靠性極高。具有完備的售電管理功能功能

4.3.2技術參數

項目		性能參數
電氣特性	參比電壓	AC 220V
	工作電壓	0.9Un~1.1Un
	電流規格	10(60)A
	額定頻率	50Hz
	準確度等級	有功1級
	時鐘準確度	日誤差≤0.5s/d
	電壓線路功耗	≤2W，10VA
	電流線路功耗	≤4VA
	電能脈沖輸出	無源輸出，外接電源DC+5V-+24V，脈寬80ms±20ms
	通訊	RS485接口，Modbus-RTU協議（或DL/T645規約）
機械特性	外形尺寸	72×86×58mm，4模數
機械特性	最大接線能力	25mm²
環境條件	工作溫度	-20℃~+60℃
	存儲溫度	-40℃~+70℃
	相對濕度	≤95℅（無凝露）

4.3.3外形尺寸(mm)

4.3.4 接線端子

4.4 DDSF1352計量儀表
4.4.1功能
● 計量
計量單相有功總電能，反向計入總電能并單獨累計
● 測量
測量單相電壓、電流
● 分時
百年日歷、時間，閏年自動切換，最大可設置3個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、當前費率LED指示
● 輸出
有功電能脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）

4.4.2技術參數

4.4.3 外形尺寸(mm)

4.4.4 接線端子

4.5 DTSF1352計量儀表
4.5.1功能
● 計量
計量總有功電能，反向計入總電能
● 分時
百年日歷、時間，閏年自動切換，最大可設置4個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、當前費率、分相有電、功率反向LED指示
● 輸出
有功電能脈沖輸出、時鐘脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）

4.5.2 技術參數

4.5.3 外形尺寸(mm)

4.5.4 接線端子

4.6 DTSD1352計量儀表
4.6.1功能
● 計量
計量總的正反向有功和無功電能（4象限電能）
● 測量
測量分相電壓、分相電流、分相及總的有功功率、無功功率和視在功率、分相及總的功率因數、電網頻率
● 需量
有功、無功功率最大需量統計
● 分時
百年日歷、時間，閏年自動切換，最大可設置2個年時區、2套時段表、4個費率，8時段，時段最小間隔1分鐘
● 結算
電表內存儲3個月的歷史結算數據，電能結算日缺省設置為月末24時（月末結算）
● 顯示
7位寬溫型LCD顯示；有功電能脈沖、無功電能脈沖、報警、相序、失壓、當前費率LED指示
● 輸出
有功電能脈沖輸出、無功電能脈沖輸出，無源光電隔離型輸出端口
● 通訊
支持RS485通訊接口，通訊規約可選（Modbus-RTU或DL/T645規約）
