產品特點：RS485/232接口信號轉0-10V，DA轉換模塊

●低成本、小體積模塊化設計

● RS-485/232接口，隔離轉換成標準模擬信號輸出

●模擬信號輸出精度優于0.2%

●可以程控校準模塊輸出精度

●信號輸出/通訊接口之間隔離耐壓3000VDC

●寬電源供電范圍：8 ~ 32VDC

●可靠性高，編程方便，易于安裝和布線

●用戶可編程設置模塊地址、波特率等

●可設置成主機來讀取WJ21產品數據實現遠程采集

●支持Modbus RTU通訊協議

典型應用：RS485/232接口信號轉0-10V，DA轉換模塊

● 4-20mA信號輸出

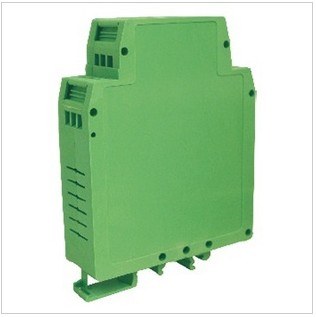

圖1WJ21模塊外觀圖

產品概述：RS485/232接口信號轉0-10V，DA轉換模塊

WJ31系列產品實現主機RS-485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。WJ31系列產品可應用在RS-232/RS-485總線工業自動化控制系統，4-20mA，0-5V，0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等等。

產品包括電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接256只WJ31系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

WJ31系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ31系列產品按工業標準設計、制造，信號輸出/通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。

WJ31功能簡介：RS485/232接口信號轉0-10V，DA轉換模塊

WJ31信號隔離D/A轉換模塊，可以用來輸出一路電壓或電流信號，也可以用來輸出兩路可以共地的電流或電壓信號。

1、  模擬信號輸出

12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

具體電流或電壓輸出量程請看產品選型，輸出兩路信號時兩路輸出選型必須相同。

2、  通訊協議

通訊接口：1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
