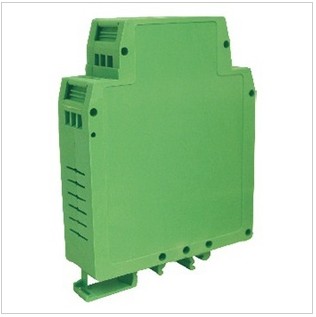

0-10V轉rs485，數據采集模塊
所屬類別：其他類>>其他
電子信箱：sales05@wayjun.cn
聯系電話：0755-83356002
聯 系 人：劉先生
更新時間：2013-3-6 18:45:02
產品選型：0-10V轉rs485，數據采集模塊
WJ21 U(A) □ – □
輸入電壓或電流信號值 通訊接口
U1：0-5V A1：0-1mA 485：輸出為RS-485接口
U2：0-10V A2：0-10mA 232：輸出為RS-232接口
U3：0-75mV A3：0-20mA
U4：0-2.5V A4：4-20mA
U5：0-±5V A5：0-±1mA
U6：0-±10V A6：0-±10mA
U7：0-±100mV A7：0-±20mA
U8：用戶自定義 A8：用戶自定義
選型舉例1：型號：WJ21 A4-485 表示4-20mA信號輸入，輸出為RS-485接口
選型舉例2：型號：WJ21 U1-232 表示0-5V信號輸入，輸出為RS-232接口
產品特點：0-10V轉rs485，數據采集模塊
●模擬信號采集，隔離轉換RS-485/232輸出
●采用12位AD轉換器，測量精度優于0.1%
●通過RS-485/232接口可以程控校準模塊精度
●信號輸入/輸出之間隔離耐壓3000VDC
●寬電源供電范圍：8 ~ 32VDC
●可靠性高，編程方便，易于應用
●標準DIN35導軌安裝，方便集中布線
●用戶可編程設置模塊地址、波特率等
●支持Modbus RTU通訊協議
●低成本、小體積模塊化設計
WJ21系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
0-10V轉rs485，數據采集模塊
WJ21系列產品按工業標準設計、制造，信號輸入/輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。
功能簡介：0-10V轉rs485，數據采集模塊
WJ21信號隔離采集模塊，可以用來測量一路電壓或電流信號，
1、 模擬信號輸入
12位采集精度，產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。
具體電流或電壓輸入量程請看產品選型。
2、 通訊協議
通訊接口：1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。
通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS RTU通訊協議。可通過編程設定使用那種通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。
數據格式：10位。1位起始位，8位數據位，1位停止位。
通訊地址（0～255）和波特率（1200、2400、4800、9600、19200、38400bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。
0-10V轉rs485，數據采集模塊
通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。
3、 抗干擾
可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。
