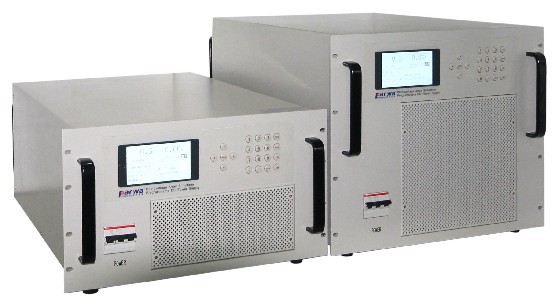

PVS1020 太陽能電池陣列模擬器參數

型號Model

PVS1020

容量Power

20KW

制作方式Working

開關PWM

輸入 INPUT

相數 Phase

3φ4W

電壓 Voltage

380V±10%

頻率Frequency

50HZ±10%

輸出OUTPUT

電壓Voltage

600V

1000V

電流 Current

40A

24A

紋波 Ripple

0.8%FS(滿量程)電壓

電源調整率 Load  Regulation

±0.1%FS

負載調整率 Load  Regulation

±1%FS

電壓解析度V Resolution

Vo <1000 :0.1V     Vo≥1000V:1V

電流解析度C Resolution

0.01A

功率解析度 Power Resolution

0.1KW

顯示LCD Display

電壓V、電流A、功率W、時間T

通訊接口 Interface

RS232（RS485,GPIB為可選）

設 定 項 目

電壓調節 CV

0%-100%額定電壓可調

電流調節 CC

0%-100%額定電流可調

功率調節 CP

0%-100%額定功率可調

設 定

精確度

電壓Voltage

±0.8%FS

電流Current

±1%FS

功率Wattage

±1%FS

測 量

精確度

電壓Voltage

0.5%FS+5dgt

電流Current

0.5%FS+5dgt

功率 Wattage

0.5%FS+5dgt

存儲組數Memory

共9組，每組可記憶電壓、頻率值，可方便調用

遙控模式 Remote Model

結合上位機可使電源模擬單條或多達1000條I-V曲線輸出，具體功能見上位機軟件說明

SAS模式 SAS Model

可模擬不同的太陽能電池板I-V曲線：

1、模擬薄膜光伏電池曲線；

2、模擬標準晶體硅光伏電池曲線；

3、模擬高效晶體硅光伏電池曲線；

4、自定義光伏電池曲線；

5、具體功能見上位機軟件說明通過用戶自定義設定

限流設定I-LIM Set

O-Max Current（超過電流設定值電源保護，停止輸出）

限壓設定V-LIM Set

O-Max Voltage（超過電壓設定值電源保護，停止輸出）

保護Protection

過壓Over Voltage  過流Over Current 過溫 Over Temp  短路Short Circuit

電源內阻

1200mhom

冷卻方式 Cooling

風扇強制冷卻

運行環境Environment

0～40℃  20%～80% RH  (不結露)

結構形式Configuration

臺式

認證 Certification

CE

重量 Weight(Kg)

60

體積W×H×D(mm)

483X265X600
