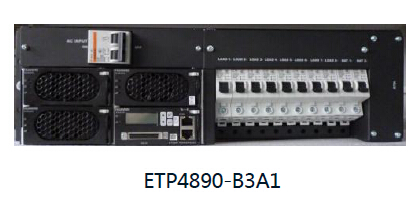

1、ETP4890-B3A1嵌入式電源系統概述
華為ETP4890-B3A1嵌入式電源系統，實現交流輸入轉換為穩定的48V直流輸出，可兼容15A、30A整流模塊，最大輸出電流為90A。各功能單元采用標準化尺寸設計，支持熱插拔，系統高度3U，支持標準19英寸機架或嵌入式機柜等多種安裝方式。系統可適應寬范圍交流輸入，具備智能化蓄電池管理、遠程管理等功能。


2、配置說明
插框：整體3U，安裝整流模塊和監控模塊；
監控模塊：SMU01C
輸入制式220VAC單相交流
交流輸入空開1路63A/2P空開
直流輸出空開6路20A/1P空開，2路10A/1P空開
交流防雷C級防雷（標稱20KA，最大40KA）
最大可配置3個R4830N2；
電池空開2路63A/1P空開
3、特點
85～300VAC超寬交流電壓輸入范圍
整流模塊工作溫度范圍達-40～+75℃
支持熱插拔技術，安裝維護便利
標準安裝結構設計，通用性強
電源結構緊湊，節省空間，節省安裝成本
高效整流模塊效率96%以上，節能減排
完善的模塊休眠功能，進一步提高系統效率
智能化蓄電池管理和電池保護，延長電池使用壽命
支持環境監控，可通過干接點、串口或網絡接口實現遠程管理
4基本參數
系統參數
尺寸：442mm(寬)×255mm(深)×132.5mm(3U，高)
重量：≤13kg（丌含整流模塊或監控）
散熱方式：自然散熱
安裝方式：19英寸機架或者嵌入式機柜安裝
走線方式：左進線，右出線
維護方式：前操作，前維護，支持模塊級更換
防護等級：IP20
交流配電
輸入模式：220VAC單相
輸入空開：1 x 63 A/2P
輸入頻率：45~66Hz，額定值：50Hz/60Hz
交流防雷：20kA/40kA，8/20μs
直流配電
輸出電壓：42~58VDC， 額定值： 53.5VDC
最大功率：4.8kW
電池空開：2×63A/1P
負載空開：6 x 20A/1P, 2 x 10A/1P
直流防雷：10kA/20kA， 8/20μs
環境
運行環境溫度：-40℃ to +65℃
存儲溫度：-40℃~+70℃
運行環境濕度：5%~95%（無凝露）
海拔：0~4000m
