產品詳情

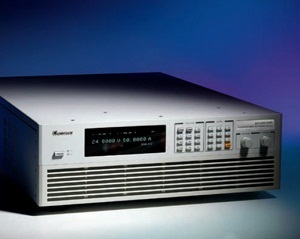

62150H-600S/1000S 太陽能電池陣列仿真電源
主要特色：
- 電壓輸出范圍: 0 ~600V&1000V
- 3U/15kW高功率密度模塊可簡易主/從并聯達150kW
- 太陽電池數組仿真 I-V 功能(內建I-V曲線數學式)
- 可模擬多種太陽電池的輸出特性(Fill Factor)
- 可仿真不同溫度及照度下的I-V曲線
- 具有非常小的Leakage Current(<3mA)
- 精準的電壓及電流量測
- 可仿真太陽面板屏蔽下 I-V 曲線
- 具有100條I-V曲線自動編程控制
- 可測試Static & Dynamic MPPT效能
- 可模擬各地區實際天候(天/月/年)I-V曲線
- 具有數據記錄于Softpanel
- 標準的USB / RS232 / RS485控制接口
- 可選購GPIB / Ethernet 控制接口
- 實時的最大功率追蹤狀態顯示于Softpanel
- 具有圖形化操作軟件Softpanel
- 具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能
Chroma最新推出太陽電池數組仿真電源，型號 62150H-600S&1000S提供最高可仿真太陽電池數組的開路電壓(Voc)達1000V及短路電流(Isc)達25A 于3U高電源模塊，且具有響應快速之設計以模擬太陽電池的輸出I-V曲線，此可應用于光伏逆變器的最大功率追蹤(MPPT)效能測試。
此62150H-600S/1000S具有高速100kHz的數字化數據擷取連續量測線路及數字濾波機制，及高速 25kHz的D/A控制，此可精準地仿真I-V曲線，并且可響應光伏逆變器的拉載市電漣波效應于I-V曲線仿真時，單機內建一太陽電池數學模型，使用者可簡單地于單機前面板設定太陽電池I-V特性 (Voc/Isc/Vmp/Imp)后輸出一仿真太陽電池數組I-V 曲線予光伏逆變器測試其靜態MPPT效能。
另外實際太陽電池(Solar Array)數組會因天候如照度、溫度、云遮或下雨而影響輸出I-V曲線，此 62150H-600S/1000S單機可讓使用者儲存100條I-V 曲線，且可設定每條曲線欲執行輸出時間，此可讓使用者測試光伏逆變器于不同地區下天候條件的長時間最大功率追蹤效能。
62150H-600S/1000S具備16bit高分辨率的數字控制及精準的電壓及電流量測機制，并搭配圖形化操作軟件(Softpanel)，此可實時地測試及顯示光伏逆變器的最大功率追蹤狀況，且測試MPPT EFF%讀值，另外使用者可選擇欲儲存的量測讀值于軟件上。

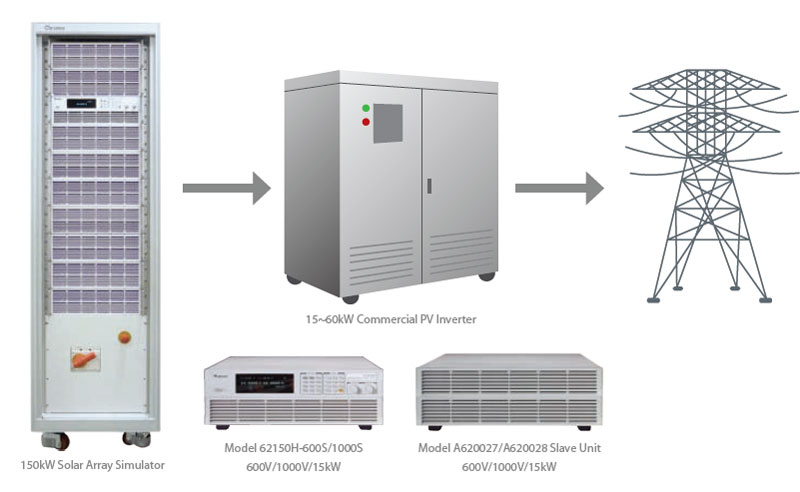

大功率太陽電池數組仿真需求于商業用光伏逆變器測試時，使用者可簡單地并聯方式連接二臺或多臺電源模塊以達到150kW。62000H系列電源供應器具有主/從并聯控制模式達10臺150kW輸出，使并聯操作模式快速又簡易，在此模式中，使用者只需透過前面板或遠程數字控制主(Master unit)單機，系統會自動將設定數值下載數據到從屬(Slave unit)單機，具有高速同步訊號控制處理，且系統具有自動均流控制。
62000H系列直流電源供應器操作非常簡單，從前面板按鍵或遠程控制器經由標準的USB/RS232/ RS485/APG控制接口與選購的GPIB& Ethernet控制接口。其具有3U精巧尺寸，可毫無困難的以標準機架堆棧于機臺上。

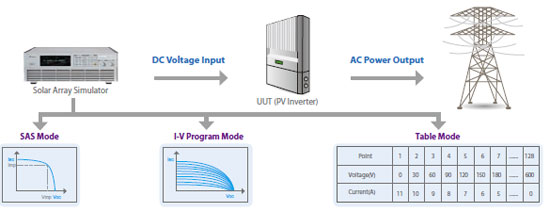

太陽電池數組仿真I -V曲線電源
型號62150H-600S/1000S具有響應快、可控制、重復性、高穩定性及精準性的仿真I-V曲線直流電源，于單機內建一SAS模型可簡單且方便設定 Voc、Isc、Vmp及Imp等參數后產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線于內存內，并且可以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數字接口存入128點的V&I 數組功能，可讓使用者編輯任何屏蔽的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
· 設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
· 驗證逆變器可允許的操作輸入電壓上&下限
· 驗證逆變器的最大功率點可允許的操作輸入電壓上&下限
· 驗證逆變器的靜態最大功率追蹤效率
· 量測及驗證逆變器的Overall E‑% & Conversion E‑% (*需搭配額外功率分析儀做量測)
· 驗證逆變器于動態曲線變化的最大功率追蹤效能(內建EN50530, Sandia, CGC/GF004法規測試)
· 驗證逆變器于早晨至黃昏變化下的最大功率追蹤效能
· 驗證逆變器的最大功率追蹤機制于太陽電池被云或樹屏蔽下的I-V曲線
· 仿真實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試
太陽電池數組仿真計算機圖形化操作接口(SOFTPANEL)
型號62150H-600S/1000S提供一絕佳的虛擬儀控面板透過數字接口(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel軟件編輯I-V曲線后下載至單機內存儲器(1-100)，并且可實時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。
模擬多種太陽電池的輸出特性(FILL FACTOR)
光伏逆變器工作目的為將太陽電池可輸出之最大功率 (直流)轉換至市電(交流)，而太陽電池又會依實際照度及溫度大小而改變輸出I-V曲線，此時光伏逆變器需內建一最大功率追蹤(MPPT)機制于機器內，此可實時地追蹤太陽電池最大輸出功率饋入電網或電池內儲存以建立最佳效能的光伏發電系統。MPPT追蹤效能將是光伏逆變器非常重要的指針規格，此Softpanel 具有可編輯多種太陽電池( Thin-f i lm、S t anda rd Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V輸出特性Fill Factor*，此可讓使用者方便設計&驗證太陽逆變器的最大功率追蹤線路、演算機制及追蹤準確度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
*Fill Factor = (Imp*Vmp)/(Isc*Voc)
靜態最大功率點追蹤效能測試(STATIC MPPT EFFICIENCY TESTING)
使用者可藉由此圖形化虛擬儀控面板軟件內的I-V曲線編輯功能:Table模式& SAS模式去編輯欲仿真的I-V曲線后下載至62150H-600S/1000S單機內存(1-100)內，當使用者編輯完成太陽電池數組I-V曲線后，可呼叫欲測試的I-V 曲線于此畫面后，驗證光伏逆變器的最大功率點追蹤機制(MPPT)效能，并實時將追蹤過程顯示于此畫面。另外此功能可讓使用者設定MPPT Efficiency測試維持時間，建議每一點測試時間為60s-600s為最佳MPPT EFF%效能分析。
動態最大功率點追蹤效能測試 (‑DYNAMIC MPPT EFFICIENCY TESTING)
因動態最大功率點追蹤效能也會影響逆變器對光伏發電系統所發電能的有效利用及長期投資效益，因此法規EN50530 & Sandia & CGC /GF004訂定一標準動態最大功率點跟蹤效能測試程序，此可讓逆變器設計廠家對于最大功率點追蹤演算效能得到一測試及提升。使用者可藉由SoftPanel內建EN50530 & Sandia & CGC/GF004的Dynamic MPPT測試程序選取欲測試項目，此可簡單地測試逆變器于研發及品保階段，當測試執行過程中可實時地計算Energy及MPPT EFF%，并且可將測試追蹤過程的讀值記錄下。

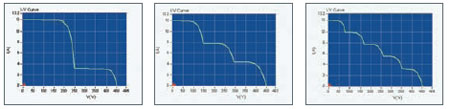

屏蔽I V曲線仿真 ‑(SHADOW I V CURVE SIMULATION)
使用者可利用Table模式去編輯各種I-V曲線，將自行建立的I-V曲線數據存于Excel檔案后匯入至單機內透過此Softpanel，單機每條I-V曲線為最多128 點的電壓及電流數組組成。單機內可讓使用者建立并儲存100條曲線，此功能可方便使用者編輯各種I-V曲線，例如有陰影屏蔽的I-V曲線，此可測試光伏逆變器于屏蔽下的I-V曲線追蹤效能。
驗證逆變器的轉換效率‑ (CONVERSION EFFICIENCY) *
于此Softpanel內建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需輸入欲測試PV Inverter的最大輸入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要測試的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自動地產生此測試的太陽電池I-V曲線，接著直接按下載至單機后開始仿真此I-V曲線予PV Inverter測試Conversion Efficiency。
模擬實際天候的I V曲線變化測試 (‑REAL WORLD WEATHER SIMULATION)
此功能可讓使用者外部輸入天候數據(如溫度及照度)藉由E x c e l檔案至SoftPanel內，以模擬清晨至黃昏的太陽電池數組受到天候影響，如日照、溫度、云遮、下雨...，并且可設定每條I-V曲線執行間隔時間分辨率1 秒，可方便使用者模擬真實環境下不同地區的天候變化狀況，以測試光伏逆變器動態MPPT效能。
自動程序靜態&動態MPPT效能測試‑(AUTO RUN TESTING)
為方便研發&品保單位可快速驗證光伏逆變器之靜態&動態最大功率點追蹤效能測試，使用者可編輯欲測試的逆變器參數Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后選取欲測試EN50530 &Sandia項目，即可自動執行已經規劃完成的EN50530 & Sandia Lab內 Static及Dynamic MPPT測，當測項結束后自動生成報表于Excel表格內。
報表記錄功能 (‑REPORT FUNCTION)
此軟件將提供測試數據記錄功能，可讓使用者編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 - 10,000s)及總時間長度，此數據將方便于分析驗證光伏逆變器。
主/從智能并聯操作模式可達150KW
當需要高功率I-V模擬電源予商業用光伏逆變器測試時，一般以并聯方式連接二臺或多臺電源供應器。此62150H-600S/1000S電源供應器具有主/從智能并聯控制模式達10臺150kW，使并聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載數據到從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。
· A620029并聯用控制及監督系統單元
· 可控制多臺150kW于并聯操作(最大達1000V/2500A/1500kW)
· 可同時量測并聯輸出總電流/電壓
· 具并聯電流均流能力(最大達1.5MW)
· 標準的USB/GPIB/Ethernet接口
注 : 建議于電源輸入市電配電端安裝Schaffner ECOsineTM- Passive Harmonic Filters裝置，以降低電流諧波干擾及提高能源效能。
選型指南
型號 描述
62050H-600S 可程控直流電源供應器 600V/8.5A/5KW 具太陽能電池數組仿真功能
62100H-600S 可程控直流電源供應器 600V/17A/10KW 具有太陽能電池數組仿真功能
62150H-600S 可程控直流電源供應器 600V/25A/15KW 具有太陽能電池數組仿真功能
62150H-1000S 可程控直流電源供應器 1000V/15A/15KW 具有太陽能電池數組仿真功能
A620024 GPIB 適配卡 (工廠出貨安裝)
A620025 Ethernet 適配卡 (工廠出貨安裝)
A620026 19吋機框耳架
A620027 62150H-600S用15kW并聯專用機
A620028 62150H-1000S用15kW并聯專用機
A620029* 150kW~600kW并聯用控制及監督系統單元 (不含150kW)
