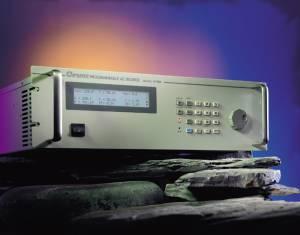

61500系列 交流電源供應器
0.5KVA,1KVA,1.5KVA,2KVA,4KVA,12KVA,18KVA,27KVA,36KVA



產品特點

先進的脈波寬度調變技術，輕巧的體積與重量
具交流(AC)，直流(DC)，交流+直流(AC+DC)等輸出模式
提供IEC 61000-3-3測試使用可程序化輸出阻抗
IEC 61000-4-11, IEC 61000-4-14, IEC 61000-4-28電壓頻率變動測試
IEC 61000-4-13諧波，次諧波(Inter harmonics)波形合成測試
模擬市電波形失真的能力
可程序化控制設定限電壓、限電流
廣泛的量測機能，更包含了電流諧波的量測
高輸出峰值電流，可提供理想的浪涌電流測試
開、關機角度控制
電壓瞬變同步輸出數字信號
可程序化模擬接口(選購配備)
GPIB和RS-232接口(選購配備)
簡易使用的計算機圖形化操作接口Softpanel(選購配備)
    61500系列交流電源供應器，建立了一個高水平交流電源供應器的新標準。進階功能像是具有編程瞬間電壓變化，以仿真市電異常瞬升、瞬降、短路、抖動等現象。還可輸出波形含有諧波或間諧波成分，來模擬市電波形失真的能力。在量測方面，除了基本的電壓電流功率外，還具有浪涌電流、失真度、諧波成分的量測。軟件功能含一般操作及法規測試用，另外還提供專為航電測試用軟件，內建法規MIL-STD-704F、RTCADO-160D、ABD100。因?yàn)閾碛羞@些特點使得61500系列適合應用于一般商業產品、電力電子業界、航空電子領域、軍事上與法規測試的運用，且從實驗桌上測試到大量生產單位皆可適用。

    本系列產品輸出容量從500VA到36KVA，單相輸出，從研發的設計驗證，質量檢驗，到生產測試，提供使用者一個最大的選擇。61501~61505系列交流電源供應器，使用脈波寬度調變(PWM)技術，使其能擁有提供6倍于最大額定電流之峰值電流的能力，使得61500系列成為量測浪涌電流的最佳測試器。

    61500系列交流電源供應器使用最先進的數字訊號處理(DSP)技術，可以提供精確且快速的電力參數及諧波的量測，如電壓均方根值(Vrms)，電流均方根值(Irms)，實功率(Ture Power)，頻率(Hz)，功率因素(PF)，電流波峰因子(CF)及40階的電流諧波成分的量測。

    本產品有強大的波形模擬能力，不論是電壓瞬降、瞬斷、涌浪模擬，40階諧波合成來產生失真波形，箝制正弦波等，都可輕易做到，還增加了直流(DC)和交流+直流(AC+DC)兩種輸出模式可供應用，使電壓輸出仿真能力更加強大。61500系列交流電源供應器，還提供了一個可輸入外部模擬信號端口，可從任意波形產生器產生模擬信號，并將之放大。經由如此就可以模擬出在實地應用時所需之獨一無二的波形。

    因?yàn)閾碛卸喙δ艿目删幊滩ㄐ危?1500系列交流電源供應器讓使用者能夠完成IEC 61000-4-11/-4-13/-4-14/-4-28的法規免疫性測試，另外可程序化的輸出阻抗，如再配合致茂6 6 3 0 系列功率分析儀， 更可做I E C61000-3-2/-3-3諧波電流限制和閃爍的法規測試。使得61500系列交流電源供應器，成為用戶做IEC法規測試之最佳選擇。

選型指南

型號       描述
61501       可編程交流電源供應器 0-300V/15-1KHz/500VA ,1ø
61502       可編程交流電源供應器 0-300V/15-1KHz/1000VA ,1ø
61503       可編程交流電源供應器 0-300V/15-1KHz/1500VA ,1ø
61504       可編程交流電源供應器 0-300V/15-1KHz/2000VA ,1ø
61505       可編程交流電源供應器 0-300V/15-1KHz/4000VA ,1ø
61511       可編程交流電源供應器 0~300V/15~1.5kHz / 12KVA,1 or 3ø
61512       可編程交流電源供應器 0~300V/15~1.5kHz / 18KVA,1 or 3ø
61513       可編程交流電源供應器 0~300V/15~1.5kHz / 27KVA,1 or 3ø
61514       可編程交流電源供應器 0~300V/15~1.5kHz / 36KVA,1 or 3ø
A600009     GPIB 專用線 (200cm)
A600010     GPIB 專用線 (60cm)
A610004     61500/ 61600 系列輸出專用插座
A615001     61501~61505系列專用的控制適配卡(包括外部模擬電壓參考輸入，RS232和GPIB接口)
A615007     61500/61600系列計算機圖形化操作接口Softpanel
A615008     直流電壓噪聲濾波器
