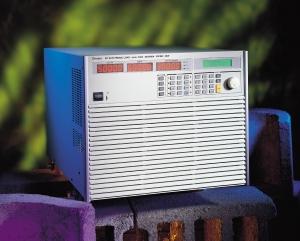

63200系列 大功率直流電子負載

產品特點

最大功率 : 2.6KW,5.2KW,6.5KW,10.4KW,14.5KW, 15.6KW
工作電壓 : 1-80V / 2.5-500V
工作電流 : 達到1000A
定電流(CC)，定電阻(CR)，定電壓(CV)定功率(CP)等操作模式
主/從接口控制，在靜態和動態操作模式下，可同步執行多組負載并聯拉載應用
高速動態負載仿真達20KHz
負載模塊只要1V即可達到最大額定電流
可程序電流上升下降斜率達 41A/us
高精確度之電壓，電流，功率量測
大型 LED / LCD 顯示
外部訊號波形仿真拉載
短路測試及短路電流量測
具有過功率(OP)，過電流(OC)，過電壓(OV)，過溫度(OT)及正負極反向等保護功能
多功能遠程遙控測試
GPIB、RS-232 和 RS-485 控制接口
    63200系列大功率直流電子負載，是專門設計給大功率之交換式電源供應器，電源裝置設備和電子組件測試仿真使用。此系列機種具有并聯同步執行等功能，對于大功率之通訊電源(SMR)和不斷電電源(UPS)等產品，提供了一完美理想之選擇。

    63200系列中有十種不同機種，這些機種功率范圍從2600瓦到15600瓦電流范圍從50安培到1000安培，輸入電壓最大到500伏特。此外63200系列提供四種操作模式供各種應用仿真，在定電流(CC)和定電阻(CR)操作模式下，適合應用于測試一般定電壓輸出的交換式電源供應器，而定電壓(CV)操作模式可用來測試電池充電器和定電流輸出的電源裝置，另外定功率(CP)操作模式，則可仿真出電池放電曲線。

    1V即可達到額定最大電流值，甚至于上升下降斜率設定為最大規格時也可達到，這樣獨一無二的優點，對于未來交換式電源供應器降低輸出電壓之趨勢，63200系列機種仍可應付自如。

    63200系列具有外部訊號波形仿真和主/從界面控制等獨特功能，可藉由內部或外部控制訊號，控制63200系列負載同步執行多組電子負載模塊并聯拉載應用，這樣的彈性可以提供更大功率的擴充能力，以應付廣泛市場之應用。

    63200系列負載中提供高精確度的電壓，電流及功率量測功能，并且具有短路測試模擬及短路電流量測，即使是最嚴苛的研發階段或生產自動化應用，此系列機種能輕易地達成并提供彈性擴充。63200系列并提供多方面的前面板操作，如液晶顯示面板和無段式旋鈕及鍵盤輸入數據控制，且具有GPIB、RS-232和APG等遠程控制界面，以利各方面之應用。

    63200系列采用熱控風扇以降低風扇所發出之噪音，且具有內部自我診斷保護設計，可供維護儀器的日常使用，它還具有OPP、OCP、OVP、OTP及正負極反向保護功能，從而保證了產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。

選型指南

型號           描述
63201       可編程直流電子負載 2.6KW/300A/80V
63202       可編程直流電子負載 2.6KW/50A/500V
63203       可編程直流電子負載 5.2KW/600A/80V
63204       可編程直流電子負載 5.2KW/100A/500V
63205       可編程直流電子負載 6.5KW/180A/80V
63206       可編程直流電子負載 10.4KW/600A/80V
63207       可編程直流電子負載 10.4KW/300A/80V
63208       可編程直流電子負載 15.6KW/600A/80V
63209       可編程直流電子負載 15.6KW/1000A/80V
63210       可編程直流電子負載 14.5KW/150A/500V
A632001   遠程遙控器
A632002   負載測試線 38mm/242A/200cm x 2
A632003   負載測試線 80mm/390A/200cm x 2
A632004   63200&6330系列用負載同步訊號連接盒
A632005   63200系列計算機圖形化操作接口Softpanel
