產品特點
●  轉速傳感器信號采集輸入，方波信號輸出
●  正弦波、鋸齒波信號輸入，方波信號輸出
●  200mV峰值微弱信號的放大與整形
●  保持原信號頻率，響應速度快
●  工作電源與信號通道之間3000VDC兩隔離
●  輔助電源：5V、12V、15V或24VDC單電源供電
●  低成本、超小體積，無需調整、使用方便，可靠性高
●  標準SIP 12 Pin符合UL94V-0阻燃封裝
●  工業級溫度范圍: - 25 ~ + 70 ℃

典型應用
●  轉速傳感器信號隔離、采集及變換
●  電機運行速度測量
●  汽車ABS防抱死制動系統
●  轉速正弦波、鋸齒波信號放大與整形
●  轉速監測系統地線干擾抑制
●  電動汽車主電機轉速系統監控
●  數控機床主軸速度測量與報警監控
●  信號無失真變送和傳輸

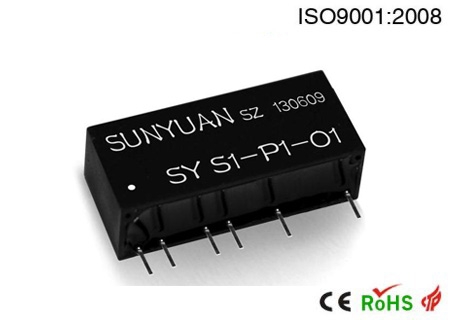

         SunYuan  SY S-P-O系列轉速信號采集低成本變送器，是一種將轉速傳感器信號、正弦波、鋸齒波信號或微小脈沖信號放大轉換成與輸入頻率完全一致方波信號的混合集成電路。該產品在同一芯片上集成了一組多路高隔離的DC/DC電源，一個高性能的信號放大與整形電路。特別適用于將轉速、正弦波等信號放大轉換成標準方波脈沖信號的低成本設計方案中，目前在電機運行轉速測量及汽車ABS防抱死制動等旋轉系統檢測中廣泛應用。

         SY S-P-O芯片內部集成的高效率DC-DC能產生多組隔離電源，分別給內部的輸入放大電路、調制電路供電，和輸出的解調電路、轉換電路、整形電路供電。SMD工藝結構及新技術隔離措施使該器件能達到：工作電源與信號通道之間3000VDC兩隔離，并且能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。

         SY S-P-O系列隔離變送器使用非常方便，無需其它外接元件，即可實現轉速傳感器信號的放大轉換及變送。

產品選型舉例
例1：  信號輸入：汽車轉速傳感器，正弦波VP-P：200mV~10V； 信號輸出：0-5V電平； 輔助電源：24V。
             產品型號： SY S1-P1-O1
例2：  信號輸入：電機測速傳感器，正弦波VP-P：200mV~10V； 信號輸出：集電極開路輸出；輔助電源：12V。
             產品型號： SY S1-P2-O4
DIN3 SY S-P-O系列單路低成本、小體積標準DIN35導軌安裝產品引腳功能描述
DIN3 SY S-P-O系列產品采用超薄小體積（厚度12.5mm）、標準DIN35導軌安裝基座。嵌入SY S-P-O 系列集成模塊，采用接線端子作為輔助電源及信號輸入輸出連接方式。產品免零點和滿度調節，方便用戶直接使用。由于體積限制，DIN3系列小體積導軌安裝產品只能實現一進一出隔離轉換功能。
